Подробная информация о продукте:
|
| Имя: | Подвергли механической обработке внутреннее кольцо | Материал: | Высоколегированная подшипниковая сталь AISI52100 |
|---|---|---|---|
| НОМЕР ДЕТАЛИ.: | MI 10, MI 10 N, MI 12, MI12 N, MI14, MI 14 N, MI 16, MI 16 N, MI 20, MI 20 N, MI 24, MI 24 N | Поверхностный финиш: | Нейтраль подвергла носить механической обработке стальную поверхность |
| Дюйм/метрическое: | Имперская серия (дюйма) | Основной тип конструкции: | Через затвердетые кольца земли точности |
| Паз смазки: | Имейте | обработка: | Подверганный механической обработке |
| Высокий свет: | Гонка шарикоподшипника хромия внутренняя,гонка шарикоподшипника внутренняя MI 10 n,подвергли механической обработке кольцо скольжения ролика |
||
Кольцо для подшипников иглы, размер хромия стальное, который подвергли механической обработке внутреннее дюйма

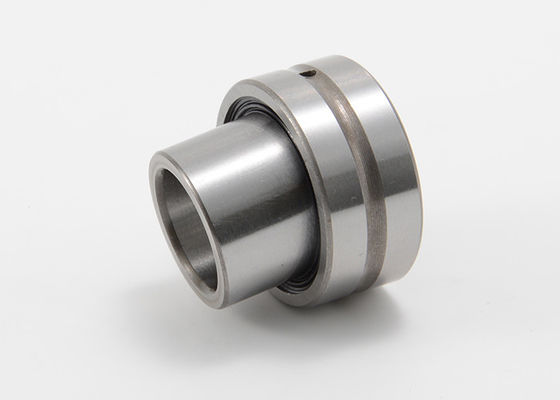

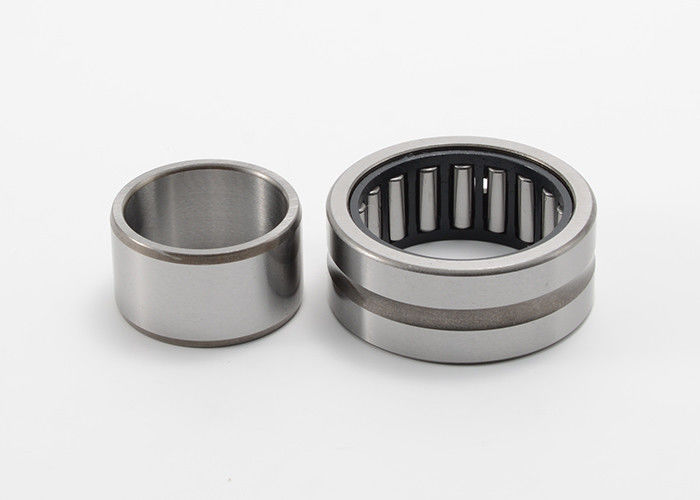

, который подвергли механической обработке внутреннее кольцо компонент обыкновенно используемый в собраниях подшипника. Кольцо точности земное внутреннее обеспечивает затвердетый raceway для роликов при использовании с unhardened валом. Кольцо содержит отверстие и кольцевую проточку масла для re-смазки подшипника и может быть использовано и с подшипниками CAGEROL и GUIDEROL или может быть использовано как втулка в простых нося применениях.
Цель, который подвергли механической обработке внутреннего кольца обеспечить ровный и точный след для свертывая элементов. Она обеспечивает свойственное выравнивание, уменьшает трение, и включает эффективную передачу вращательного или линейного движения. Точные подвергая механической обработке отростчатые результаты в высококачественном поверхностном финише и габаритной точности, которая вносит вклад в общую характеристику и долговечность подшипника.
Подвергли механической обработке внутренние кольца часто использованы в различных типах подшипников, включая шарикоподшипники, подшипники ролика, и подшипники иглы. Они критические компоненты в машинах и оборудование через различные индустрии, как автомобильное, космическое, промышленное машинное оборудование, и передача энергии.
Преимущества использования, который подвергли механической обработке внутреннего кольца включают улучшенную емкость нагрузк-подшипника, увеличенную вращательную точность, и уменьшенную носку и разрыв. Точный подвергать механической обработке учитывает лучшее распределение нагрузок, уменьшает концентрации напряжений, и повышает более ровную деятельность подшипника.
MOUETTE предлагает больше таблиц взаимообмена, как mcgill подвергло внутренние кольца механической обработке, кольца ina внутренние, кольца koyo внутренние, гонку torrington внутреннюю, кольцо skf внутреннее.
Мы предлагаем и стандартную и подгонянную внутреннюю втулку, в подшипнике качественном стальном 100Cr6 Высоко-сплава, нержавеющая сталь 440C.
Подвергли механической обработке спецификации серии MI размера дюйма внутреннего кольца подшипника ролика:
| Внутреннее кольцо | A (ПРОБУРИТЕ DIA.) | B (ВНУТРЕННЕЕ O.D.) | W | H | R МАКСИМАЛЬНЫЙ. | ||
| Номер детали. | NOM. | TOL. | NOM. | TOL. | |||
| MI-6 | .3750 | -.0004 | .6245 | -.0004 | 1,010 | 3/32 | .025 |
| MI-6-N | .3750 | -.0004 | .6245 | -.0004 | .760 | 3/32 | .025 |
| MI-7-N | .4375 | -.0004 | .6245 | -.0004 | .760 | 3/32 | .025 |
| MI-8 | .5000 | -.0004 | .7493 | -.0005 | 1,010 | 1/8 | .040 |
| MI-8-N | .5000 | -.0004 | .7493 | -.0005 | .760 | 1/8 | .040 |
| MI-9-N | .5625 | -.0004 | .7493 | -.0005 | .760 | 1/8 | .040 |
| MI-10 | .6250 | -.0004 | .8743 | -.0005 | 1,010 | 1/8 | .040 |
| MI-10-N | .6250 | -.0004 | .8743 | -.0005 | .760 | 1/8 | .040 |
| MI-11-N | .6875 | -.0004 | .8743 | -.0005 | .760 | 1/8 | .040 |
| MI-12 | .7500 | -.0004 | .9993 | -.0005 | 1,010 | 1/8 | .040 |
| MI-12-N | .7500 | -.0004 | .9993 | -.0005 | .760 | 1/8 | .040 |
| MI-13 | .8125 | -.0005 | .9993 | -.0005 | 1,010 | 1/8 | .040 |
| MI-13-N | .8125 | -.0005 | .9993 | -.0005 | .760 | 1/8 | .040 |
| MI-14 | .8750 | -.0005 | 1,1241 | -.0005 | 1,260 | 1/8 | .040 |
| MI-14-N | .8750 | -.0005 | 1,1241 | -.0005 | 1,010 | 1/8 | .040 |
| MI-15 | .9375 | -.0005 | 1,1241 | -.0005 | 1,260 | 1/8 | .040 |
| MI-15-N | .9375 | -.0005 | 1,1241 | -.0005 | 1,010 | 1/8 | .040 |
| MI-16 | 1,0000 | -.0005 | 1,2491 | -.0006 | 1,260 | 1/8 | .040 |
| MI-16-N | 1,0000 | -.0005 | 1,2491 | -.0006 | 1,010 | 1/8 | .040 |
| MI-17 | 1,0625 | -.0005 | 1,3741 | -.0006 | 1,260 | 1/8 | .040 |
| MI-18 | 1,1250 | -.0005 | 1,3741 | -.0006 | 1,260 | 1/8 | .040 |
| MI-18-N | 1,1250 | -.0005 | 1,3741 | -.0006 | 1,010 | 1/8 | .040 |
| MI-19 | 1,1875 | -.0005 | 1,4990 | -.0006 | 1,260 | 1/8 | .060 |
| MI-20 | 1,2500 | -.0005 | 1,4990 | -.0006 | 1,260 | 1/8 | .060 |
| MI-20-N | 1,2500 | -.0005 | 1,4990 | -.0006 | 1,010 | 1/8 | .060 |
| MI-21 | 1,3125 | -.0005 | 1,6240 | -.0006 | 1,260 | 1/8 | .060 |
| MI-21-N | 1,3125 | -.0005 | 1,6240 | -.0006 | 1,010 | 1/8 | .060 |
| MI-22 | 1,3750 | -.0005 | 1,7490 | -.0006 | 1,260 | 1/8 | .060 |
| MI-22-4S | 1,3750 | -.0005 | 1,6240 | -.0006 | 1,260 | 1/8 | .060 |
| MI-23 | 1,4375 | -.0005 | 1,7490 | -.0006 | 1,260 | 1/8 | .060 |
| MI-24 | 1,5000 | -.0005 | 1,7490 | -.0006 | 1,260 | 1/8 | .060 |
| MI-24-N | 1,5000 | -.0005 | 1,7490 | -.0006 | 1,010 | 1/8 | .060 |
| MI-25 | 1,5625 | -.0005 | 1,9989 | -.0007 | 1,260 | 1/8 | .060 |
| MI-25-4S | 1,5625 | -.0005 | 1,8740 | -.0006 | 1,260 | 1/8 | .060 |
| MI-26 | 1,6250 | -.0005 | 1,9989 | -.0007 | 1,260 | 1/8 | .060 |
| MI-26-2S | 1,6250 | -.0005 | 1,9364 | -.0007 | 1,260 | 1/8 | .060 |
| MI-26-N | 1,6250 | -.0005 | 1,9989 | -.0007 | 1,010 | 1/8 | .060 |
| MI-27 | 1,6875 | -.0005 | 1,9989 | -.0007 | 1,260 | 1/8 | .060 |
| MI-28 | 1,7500 | -.0005 | 2,2489 | -.0007 | 1,760 | 3/16 | .060 |
| MI-28-N | 1,7500 | -.0005 | 2,2489 | -.0007 | 1,510 | 3/16 | .060 |
| MI-30 | 1,8750 | -.0005 | 2,2489 | -.0007 | 1,760 | 3/16 | .060 |
| MI-31 | 1,9375 | -.0005 | 2,2489 | -.0007 | 1,760 | 3/16 | .080 |
| MI-32 | 2,0000 | -.0005 | 2,2489 | -.0007 | 1,760 | 3/16 | .080 |
| MI-32-N | 2,0000 | -.0005 | 2,2489 | -.0007 | 1,510 | 3/16 | .080 |
| MI-34 | 2,1250 | -.0006 | 2,4989 | -.0007 | 1,760 | 3/16 | .080 |
| MI-35 | 2,1875 | -.0006 | 2,7489 | -.0007 | 1,760 | 3/16 | .080 |
| MI-36 | 2,2500 | -.0006 | 2,7489 | -.0007 | 1,760 | 3/16 | .080 |
| MI-36-N | 2,2500 | -.0006 | 2,7489 | -.0007 | 1,510 | 3/16 | .080 |
| MI-38 | 2,3750 | -.0006 | 2,9989 | -.0007 | 1,760 | 3/16 | .080 |
| MI-39 | 2,4375 | -.0006 | 2,9989 | -.0007 | 1,760 | 3/16 | .080 |
| MI-40 | 2,5000 | -.0006 | 2,9989 | -.0007 | 1,760 | 3/16 | .080 |
| MI-40-N | 2,5000 | -.0006 | 2,9989 | -.0007 | 1,510 | 3/16 | .080 |
| MI-42 | 2,6250 | -.0006 | 3,2487 | -.0009 | 1,760 | 3/16 | .080 |
| MI-44 | 2,7500 | -.0006 | 3,2487 | -.0009 | 1,760 | 3/16 | .080 |
| MI-46 | 2,8750 | -.0006 | 3,4987 | -.0009 | 2,010 | 1/4 | .080 |
| MI-47 | 2,9375 | -.0006 | 3,4987 | -.0009 | 2,010 | 1/4 | .080 |
| MI-48 | 3,0000 | -.0006 | 3,4987 | -.0009 | 2,010 | 1/4 | .080 |
| MI-48-N | 3,0000 | -.0006 | 3,4987 | -.0009 | 1,760 | 1/4 | .080 |
| MI-50 | 3,1250 | -.0006 | 3,7487 | -.0009 | 2,010 | 1/4 | .100 |
| MI-52 | 3,2500 | -.0006 | 3,7487 | -.0009 | 2,010 | 1/4 | .100 |
| MI-54 | 3,3750 | -.0008 | 3,9985 | -.0009 | 2,010 | 1/4 | .100 |
| MI-56 | 3,5000 | -.0008 | 3,9985 | -.0009 | 2,010 | 1/4 | .100 |
| MI-58 | 3,6250 | -.0008 | 4,2485 | -.0009 | 2,010 | 1/4 | .100 |
| MI-60 | 3,7500 | -.0008 | 4,2485 | -.0009 | 2,010 | 1/4 | .100 |
| MI-62 | 3,8750 | -.0008 | 4,2485 | -.0009 | 2,260 | 1/4 | .100 |
| MI-64 | 4,0000 | -.0008 | 4,9985 | -.0010 | 2,260 | 1/4 | .100 |
| MI-68 | 4,2500 | -.0008 | 4,9985 | -.0010 | 2,260 | 1/4 | .100 |
| MI-72 | 4,5000 | -.0008 | 5,4985 | -.0010 | 3,015 | 1/4 | .100 |
| MI-72-N | 4,5000 | -.0008 | 5,4985 | -.0010 | 2,515 | 1/4 | .100 |
| MI-80 | 5,0000 | -.0010 | 5,9983 | -.0010 | 3,015 | 5/16 | .120 |
| MI-80-N | 5,0000 | -.0010 | 5,9983 | -.0010 | 2,515 | 5/16 | .120 |
| MI-88 | 5,5000 | -.0010 | 6,4983 | -.0010 | 3,015 | 5/16 | .120 |
| MI-88-N | 5,5000 | -.0010 | 6,4983 | -.0010 | 2,515 | 5/16 | .120 |
| MI-96 | 6,0000 | -.0010 | 7,2481 | -.0012 | 3,015 | 5/16 | .120 |
| MI-104 | 6,5000 | -.0010 | 7,7481 | -.0012 | 3,015 | 5/16 | .120 |
| MI-112 | 7,0000 | -.0010 | 8,2481 | -.0012 | 3,015 | 5/16 | .120 |
| MI-120 | 7,5000 | -.0012 | 8,7480 | -.0012 | 3,015 | 5/16 | .120 |
| MI-128 | 8,0000 | -.0012 | 9,2480 | -.0012 | 3,015 | 5/16 | .160 |
Все размеры в дюйме.
Для больше информации на носить возможности вне нашего стандарта предлагая, пожалуйста контакт sales@mouettemachinery.com
