Подробная информация о продукте:
|
| Имя: | Кулачковая муфта серии MZ | Материал: | Высоколегированная сталь для подшипников GB GCr15 / AISI 52100 |
|---|---|---|---|
| Фирменное наименование: | Neutral or Customized | Шпоночный паз: | Да, шпоночная канавка на внутреннем кольце |
| Диапазон размеров: | Диаметр отверстия от 15 мм до 70 мм. | Применение: | шестерни, шкивы и узлы сцепления. |
| Повторная смазка: | Да, серия MZ поставляется предварительно смазанной консистентной смазкой и готовой к установке. | Пакет: | Одна коробка или по вашим требованиям |
| Высокий свет: | Одна муфта подшашки пути миниатюрная,Переливаться через край миниатюрная муфта подшашки,Кулачковая муфта серии MZ |
||

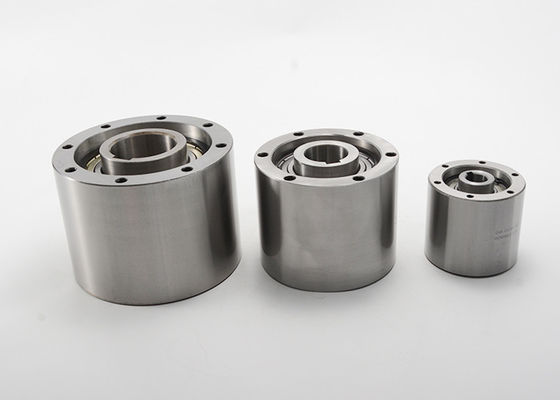

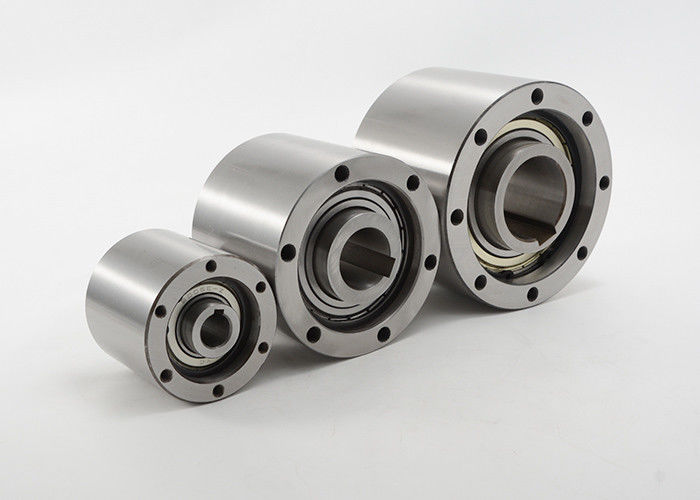

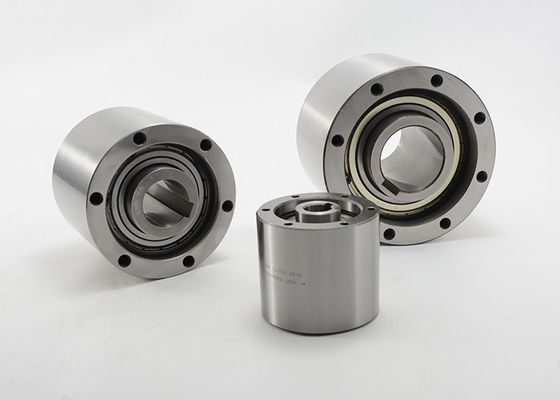

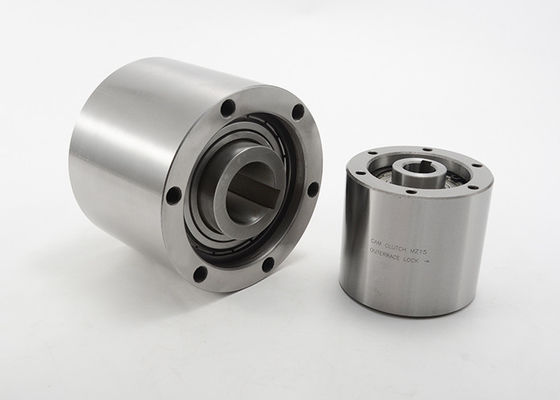

Путь муфты одного кулачка серии MZ схватывает подшипники подшашки переливаясь через край муфта
Продукты муфты кулачка серии MZ конструированы для общих переливаясь через край применений. Серию MZ можно использовать в применениях которые требуют, что внутренняя или наружная гонка имеет переливаться через край возможность. Серия MZ приходит пре-смазанный с тавотом и готова установить. Никакое обслуживание смазки необходимо. Эта серия идеальна для шестерней, шкивов и собраний муфты.
Спецификации муфты кулачка серии MZ:
| Тип | Размеры скважины | Шпоночное соединение скважины | Размер (mm) | |||||||
| d | B | C | D | E | F | G | s | |||
| MZ15 | 15 | 5 x 2,3 | 62 | 68 | 60 | 58 | 47 | 25 | 5,5 | 10 |
| MZ17 | 17 | 5 x 2,3 | 66 | 75 | 64 | 64 | 52 | 28 | 6,3 | 10 |
| MZ20 | 20 | 6 x 2,8 | 67 | 80 | 65 | 65 | 55 | 30 | 7,6 | 12 |
| MZ30-22 | 22 | 6 x 2,8 | 82 | 100 | 80 | 88 | 75 | 45 | 8,9 | 16 |
| MZ30-25 | 25 | 8 x 3,3 | 82 | 100 | 80 | 88 | 75 | 45 | 8,9 | 16 |
| MZ30 | 30 | 10 x 3,3 | 82 | 100 | 80 | 88 | 75 | 45 | 8,9 | 16 |
| MZ35 | 35 | 10 x 3,3 | 87 | 110 | 85 | 95 | 80 | 50 | 8,7 | 16 |
| MZ45-40 | 40 | 12 x 3,3 | 92 | 125 | 90 | 110 | 95 | 60 | 8,4 | 16 |
| MZ45 | 45 | 14x 3,8 | 92 | 125 | 90 | 110 | 95 | 60 | 8,4 | 16 |
| MZ60-50 | 50 | 14x 3,8 | 102 | 155 | 100 | 140 | 125 | 80 | 9,1 | 16 |
| MZ60-55 | 55 | 16x 4,3 | 102 | 155 | 100 | 140 | 125 | 80 | 9,1 | 16 |
| MZ60 | 60 | 18 x 4,4 | 102 | 155 | 100 | 140 | 125 | 80 | 9,1 | 16 |
| MZ70-65 | 65 | 18 x 4,4 | 105 | 175 | 103 | 162 | 145 | 95 | 8,6 | 16 |
| MZ70 | 70 | 20x 4,9 | 105 | 175 | 103 | 162 | 145 | 95 | 8,6 | 16 |
| Тип | Размеры скважины | Шпоночное соединение скважины | Максимальн Вращающий момент (Nm) | Вращающий момент сопротивления (Nm) | Максимальн Overrunning Скорость (rpm) | Максимальн Индицирование (cpm) | Но. HM тангажа размера x отверстий Tapped x | Чистый вес (kg) | |
| d | Внутренняя гонка | Наружная гонка | |||||||
| MZ15 | 15 | 5 x 2,3 | 186 | 0,20 | 1800 | 900 | 150 | 6 x M5 x P0.8 | 1,4 |
| MZ17 | 17 | 5 x 2,3 | 215 | 0,20 | 1700 | 800 | 150 | 6 x M5 x P0.8 | 1,8 |
| MZ20 | 20 | 6 x 2,8 | 323 | 0,29 | 1600 | 700 | 150 | 6 x M6 x P1.0 | 2 |
| MZ30-22 | 22 | 6 x 2,8 | 735 | 0,39 | 1500 | 500 | 150 | 6 x M8 x P1.25 | 3,7 |
| MZ30-25 | 25 | 8 x 3,3 | 735 | 0,39 | 1500 | 500 | 150 | 6 x M8 x P1.25 | 3,7 |
| MZ30 | 30 | 10 x 3,3 | 735 | 0,39 | 1500 | 500 | 150 | 6 x M8 x P1.25 | 3,7 |
| MZ35 | 35 | 10 x 3,3 | 1080 | 0,49 | 1400 | 300 | 150 | 6 x M8 x P1.25 | 4,8 |
| MZ45-40 | 40 | 12 x 3,3 | 1620 | 0,69 | 1400 | 300 | 150 | 6 x M8 x P1.25 | 6,2 |
| MZ45 | 45 | 14x 3,8 | 1620 | 0,69 | 1400 | 300 | 150 | 6 x M8 x P1.25 | 6,2 |
| MZ60-50 | 50 | 14x 3,8 | 2110 | 0,98 | 1200 | 250 | 150 | 6 x M8 x P1.25 | 10,2 |
| MZ60-55 | 55 | 16x 4,3 | 2110 | 0,98 | 1200 | 250 | 150 | 6 x M8 x P1.25 | 10,2 |
| MZ60 | 60 | 18 x 4,4 | 2110 | 0,98 | 1200 | 250 | 150 | 6 x M8 x P1.25 | 10,2 |
| MZ70-65 | 65 | 18 x 4,4 | 3040 | 1,27 | 1100 | 250 | 150 | 6 x M8 x P1.25 | 13,2 |
| MZ70 | 70 | 20x 4,9 | 3040 | 1,27 | 1100 | 250 | 150 | 6 x M8 x P1.25 | 13,2 |
