Подробная информация о продукте:
|
| имя: | Кулачковые муфты | Тип сцепления: | Муфта сцепления |
|---|---|---|---|
| Применение сцепления: | Поддержка, индексация, превышение | Поддержка подшипника: | шарик |
| Ключ в скважине: | Нет в | Keyway на внешней гонке: | никакие |
| Тип смазки: | Тавот | Носить материал: | Хромистая сталь 100Cr6 |
| Высокий свет: | индексировать один подшипник муфты стартера пути,backstopping один подшипник муфты стартера пути,переливаться через край вычерченная муфта ролика чашки |
||

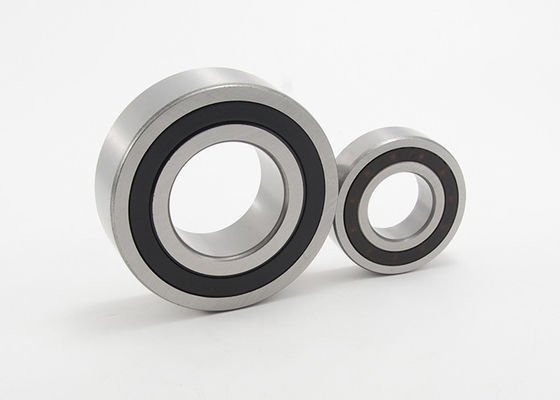

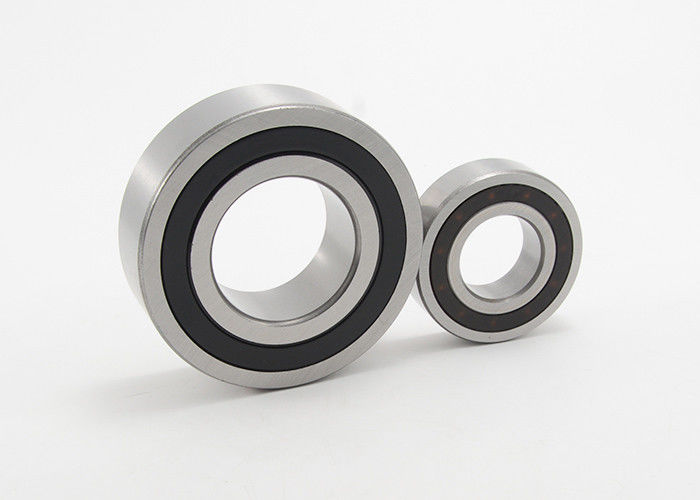

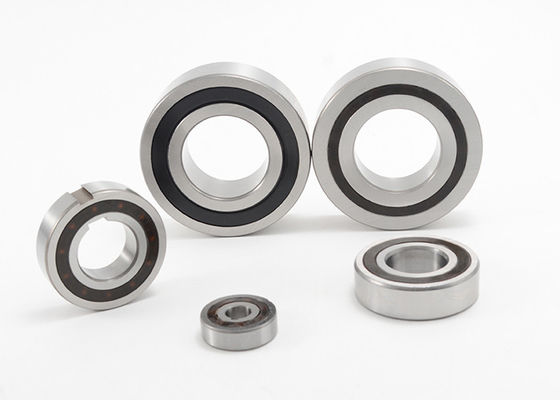

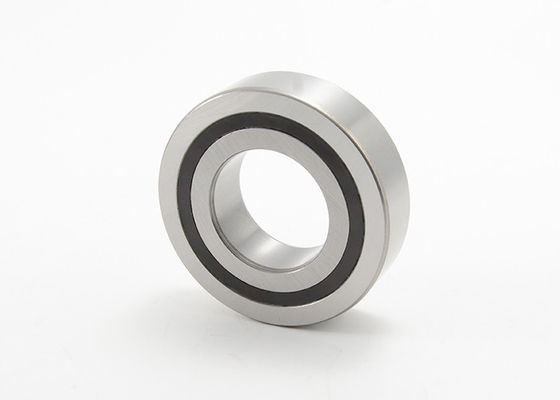

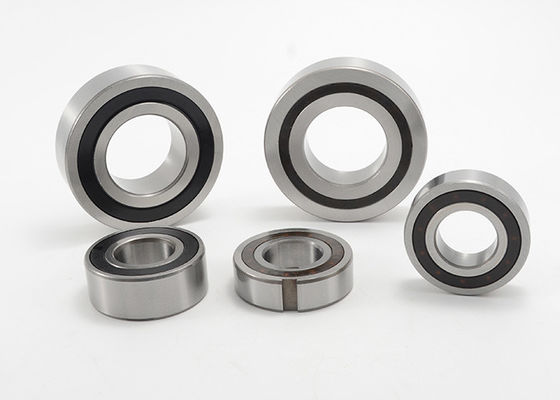

Одна муфта пути переливаясь через край индексирующ муфты подшашки CSK20 подшипника Backstopping
CSK
Тип CSK тип муфта подшашки интегрированная в шарикоподшипник 62 серий (за исключением размеров 8 и 40).
Это поддержанный носить, погруженный тавот смазанный и защищенный против пыли более большой чем .012" диаметр (.3mm). Порекомендована польза дополнительного типа уплотнений «nylos» особенно когда работая температура превышает 122°F (50°C).
Смазка ванны масла также возможна если первоначальный тавот сперва потоплен вне используя соответствующий растворитель.
Передача вращающего момента обеспечена собранием пригонки прессы в твердое наружное снабжение жилищем с порекомендованным допуском N6 и на вал с порекомендованным допуском n6. Приводя диаметры снабжения жилищем и вала необходимо проверить, что обеспечили что подшипник имеет адекватные радиальные зазоры.
Подшипник инициала радиальный зазор установил на C5, и уменьшен если используя пригонку прессы как определено.
Одна гонка может быть склеена. Если обе гонки быть склеенным, то представление будет уменьшено или зазор в подшипнике C3 будет необходим.
Рабочая температура: 21 к 140°F (- 6 к 60°C).
Особенный тавот доступный для рабочих температур: -40 к 212°F (- 40 к 100°C)
CSK..2RS
Муфты CSK..2RS .197" (5mm) широкий чем стандартная 62 серии нося, по мере того как они оборудована с уплотнениями губы для применений washdown.
Одна муфта пути переливаясь через край индексирующ спецификации муфт подшашки подшипника Backstopping:
| Тип | Носить серию | Размер (mm) | Давления на подшипник | Максимальн Overrunning Скорость (RPM) | Емкость вращающего момента (Nm) | Чистый вес (kg) | Сопротивление после стычки (Ncm) | |||
| d | D | L | Динамический (kN) | Статический (kN) | ||||||
| CSK8 | 8 | 22 | 9 | 3,28 | 0,86 | 15000 | 2,5 | 0,015 | 0,5 | |
| CSK12 | 6201 | 12 | 32 | 10 | 6,1 | 2,77 | 10000 | 9,3 | 0,040 | 0,7 |
| CSK15 | 6202 | 15 | 35 | 11 | 7,4 | 3,42 | 8400 | 17 | 0,060 | 0,9 |
| CSK17 | 6203 | 17 | 40 | 12 | 7,9 | 3,8 | 7350 | 30 | 0,070 | 1,1 |
| CSK20 | 6204 | 20 | 47 | 14 | 9,4 | 4,46 | 6000 | 50 | 0,110 | 1,3 |
| CSK25 | 6205 | 25 | 52 | 15 | 10,7 | 5,46 | 5200 | 85 | 0,140 | 2,0 |
| CSK30 | 6206 | 30 | 62 | 16 | 11,7 | 6,45 | 4200 | 138 | 0,210 | 4,4 |
| CSK35 | 6207 | 35 | 72 | 17 | 12,6 | 7,28 | 3600 | 175 | 0,300 | 5,8 |
| CSK40 | - | 40 | 80 | 22 | 15,54 | 12,25 | 3000 | 325 | 0,500 | 7,0 |
| CSK8-2RS | - | 8 | 22 | 9 | 3,28 | 0,86 | 15000 | 2,5 | 0,015 | 0,8 |
| CSK12-2RS | - | 12 | 32 | 14 | 6,1 | 2,77 | 10000 | 9,3 | 0,050 | 3,0 |
| CSK15-2RS | - | 15 | 35 | 16 | 7,4 | 3,42 | 8400 | 17 | 0,070 | 4,0 |
| CSK17-2RS | - | 17 | 40 | 17 | 7,9 | 3,8 | 7350 | 30 | 0,090 | 5,6 |
| CSK20-2RS | - | 20 | 47 | 19 | 9,4 | 4,46 | 6000 | 50 | 0,145 | 6,0 |
| CSK25-2RS | - | 25 | 52 | 20 | 10,7 | 5,46 | 5200 | 83 | 0,175 | 6,0 |
| CSK30-2RS | - | 30 | 62 | 21 | 11,7 | 6,45 | 4200 | 138 | 0,270 | 7,5 |
| CSK35-2RS | - | 35 | 72 | 22 | 12,6 | 7,28 | 3600 | 175 | 0,400 | 8,2 |
| CSK40-2RS | - | 40 | 80 | 27 | 15,54 | 12,25 | 3000 | 325 | 0,600 | 10 |
| CSK6003 | 6003 | 17 | 35 | 10 | 7,4 | 3,42 | 8400 | 15 | 0,055 | 0,9 |
| CSK6004 | 6004 | 20 | 42 | 12 | 7,9 | 3,8 | 7350 | 28 | 0,065 | 1,1 |
| CSK6005 | 6005 | 25 | 47 | 14 | 10,7 | 5,46 | 6200 | 78 | 0,100 | 1,3 |
| CSK6304 | 6304 | 20 | 52 | 15 | 12,3 | 7,88 | 5300 | 85 | 0,180 | 2,2 |
| CSK6305 | 6305 | 25 | 62 | 17 | 17,3 | 11,51 | 4400 | 145 | 0,260 | 4,4 |
| CSK6306 | 6306 | 30 | 72 | 19 | 21,73 | 15,82 | 3800 | 205 | 0,415 | 5,8 |
