Подробная информация о продукте:
|
| Имя: | Кулачковые муфты (обгонные кулачковые муфты) | Материал подшипника: | Высоколегированная сталь для подшипников |
|---|---|---|---|
| Носить тип: | Подшипник односторонней муфты | Ключ в скважине: | DIN6885,3 дюйма |
| Keyway на внешней гонке: | В соответствии со спецификацией | Тип смазки: | Смазка |
| Дюйм - Метрическая: | Метрическая серия | Рабочая температура: | от 21 до 140°F (от -6 до 60°C) |
| Высокий свет: | переливаться через край носить пути муфты одного стартера,индексировать носить пути муфты одного,путь муфты одного нося CSK20PP |
||

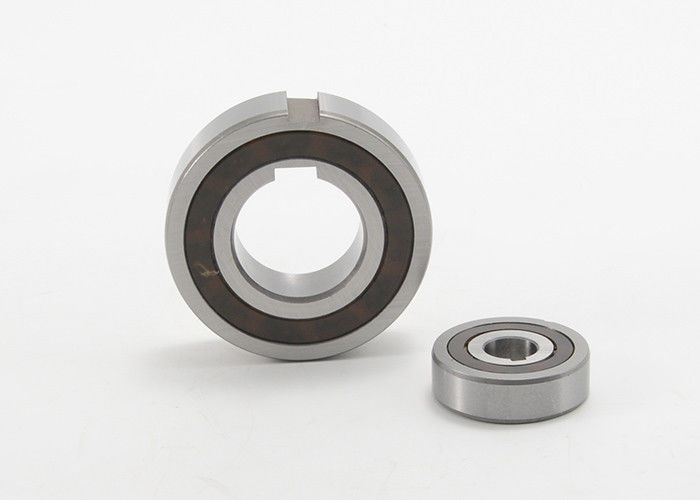

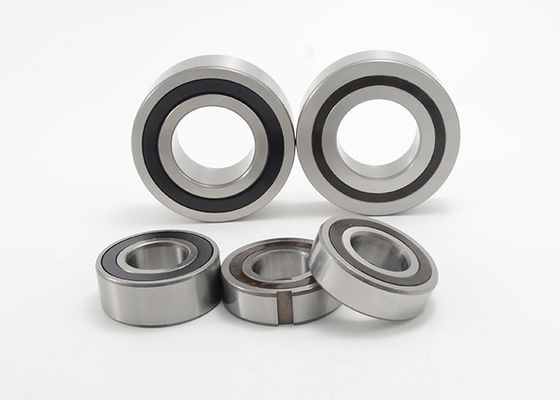

Муфты подшашки переливаясь через край подшипник Backstopping индицирования со шпоночным соединением CSK20PP
Путь муфты подшашки одного носить можно использовать как freewheels и можно использовать в backstop, переливаясь через край или индексируя применения. Freewheel подшипники характеризуйте их способностью повернуть в одно направление только и таким образом передать вращающий момент пока имеющ нул отрицательных реакций. Они поставлены заполненный с тавотом и низкое обслуживание. Вращающий момент передан на внутреннюю и наружную гонку внешним ключевым путем снабжению жилищем и на вал внутренним ключевым путем.
CSK. P
CSK. P имеет такие же конструкцию и внешние размеры как тип CSK, но имеет шпоночное соединение на внутренней гонке. Эти муфты можно установить на вале с порекомендованным допуском k6 и наружную гонку необходимо отжать в твердое снабжение жилищем с порекомендованным допуском N6. Приводя диаметры снабжения жилищем и вала необходимо проверить, что обеспечили что подшипник имеет адекватные радиальные зазоры.
CSK. .PP
CSK. .PP отличает шпоночным соединением и на внутренней и наружной гонке. Порекомендованные устанавливая допуски k6 на вале и K6 в твердом снабжении жилищем. H6 допуск на вале или H6 в снабжении жилищем также приемлем для светлого собрания пригонки прессы. Всегда проверка для обеспечения что подшипник имеет адекватные радиальные зазоры. Рабочая температура: 21 к 140°F (- 6 к 60°C). Особенные тавоты доступны для рабочих температур: -40 к 212°F (- 40 к 100°C
Типичное устанавливая расположение
Модельное CSK. Муфты p необходимо обеспечить к валу пружинным кольцом поставленным клиентом, установленным воротником, прокладкой, etc. обеспечивают наружную гонку с приспособленной прессой к допуску N6. Модельные муфты CSK. .PP имеют keyseat на обеих гонках и должны быть обеспечены пружинным кольцом поставленным клиентом, установленным воротником, прокладкой, etc.
Переливаться через край, индицирование, Backstopping нося дизайн конверта (62 серий), спецификации муфт подшашки:
| Тип | Носить серию | Размер (mm) | Давления на подшипник | Максимальн Overrunning Скорость (RPM) | Емкость вращающего момента (Nm) | Чистый вес (kg) | Сопротивление после стычки (Ncm) | |||
| d | D | L | Динамический (kN) | Статический (kN) | ||||||
| CSK12P | 6201 | 12 | 32 | 10 | 6,1 | 2,77 | 10000 | 9,3 | 0,040 | 0,7 |
| CSK15P | 6202 | 15 | 35 | 11 | 7,4 | 3,42 | 8400 | 17 | 0,060 | 0,9 |
| CSK17P | 6203 | 17 | 40 | 12 | 7,9 | 3,8 | 7350 | 30 | 0,070 | 1,1 |
| CSK20P | 6204 | 20 | 47 | 14 | 9,4 | 4,46 | 6000 | 50 | 0,110 | 1,3 |
| CSK25P | 6205 | 25 | 52 | 15 | 10,7 | 5,46 | 5200 | 85 | 0,140 | 2,0 |
| CSK30P | 6206 | 30 | 62 | 16 | 11,7 | 6,45 | 4200 | 138 | 0,210 | 4,4 |
| CSK35P | 6207 | 35 | 72 | 17 | 12,6 | 7,28 | 3600 | 175 | 0,300 | 5,8 |
| CSK40P | - | 40 | 80 | 22 | 15,54 | 12,25 | 3000 | 325 | 0,500 | 7,0 |
| CSK15PP | 6202 | 15 | 35 | 11 | 7,4 | 3,42 | 8400 | 17 | 0,060 | 0,9 |
| CSK17PP | 6203 | 17 | 40 | 12 | 7,9 | 3,8 | 7350 | 30 | 0,070 | 1,1 |
| CSK20PP | 6204 | 20 | 47 | 14 | 9,4 | 4,46 | 6000 | 50 | 0,110 | 1,3 |
| CSK25PP | 6205 | 25 | 52 | 15 | 10,7 | 5,46 | 5200 | 85 | 0,140 | 2,0 |
| CSK30PP | 6206 | 30 | 62 | 16 | 11,7 | 6,45 | 4200 | 138 | 0,210 | 4,4 |
| CSK35PP | 6207 | 35 | 72 | 17 | 12,6 | 7,28 | 3600 | 175 | 0,300 | 5,8 |
| CSK40PP | - | 40 | 80 | 22 | 15,54 | 12,25 | 3000 | 325 | 0,500 | 7,0 |
| CSK12P-2RS | - | 12 | 32 | 14 | 6,1 | 2,77 | 10000 | 9,3 | 0,050 | 3,0 |
| CSK15P-2RS | - | 15 | 35 | 16 | 7,4 | 3,42 | 8400 | 17 | 0,070 | 4,0 |
| CSK17P-2RS | - | 17 | 40 | 17 | 7,9 | 3,8 | 7350 | 30 | 0,090 | 5,6 |
| CSK20P-2RS | - | 20 | 47 | 19 | 9,4 | 4,46 | 6000 | 50 | 0,145 | 6,0 |
| CSK25P-2RS | - | 25 | 52 | 20 | 10,7 | 5,46 | 5200 | 85 | 0,175 | 6,0 |
| CSK30P-2RS | - | 30 | 62 | 21 | 11,7 | 6,45 | 4200 | 138 | 0,270 | 7,5 |
| CSK35P-2RS | - | 35 | 72 | 22 | 12,6 | 7,28 | 3600 | 175 | 0,400 | 8,2 |
| CSK40P-2RS | - | 40 | 80 | 27 | 15,54 | 12,25 | 3000 | 325 | 0,600 | 10,0 |
