Подробная информация о продукте:
|
| Имя: | Муфта кулачка (подшипник односторонней муфты) | Материал: | Носить стальное GCr15 |
|---|---|---|---|
| Поддержанный носить: | Да | Поверхностный финиш: | Отсутствие специального обращения |
| Диапазон размеров: | Размеры скважины от 10 mm до 45 mm | Другие особенности: | высокие емкости вращающего момента с превосходной жизнью носки |
| Смазка: | Для индексировать пользу, смазка масла порекомендована | Применение: | Requibackstop, отвергать, и cluthes индекса в industryred |
| Высокий свет: | Подшипник муфты подшашки PB10,подшипник муфты подшашки кулачка,муфта стартера пути gcr15 одно |
||

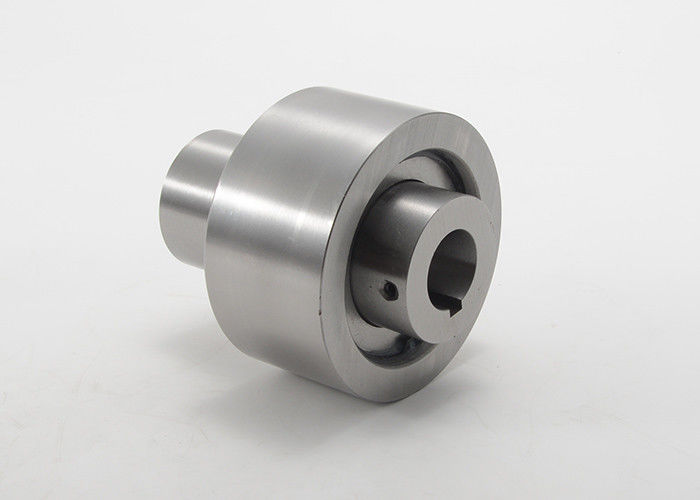

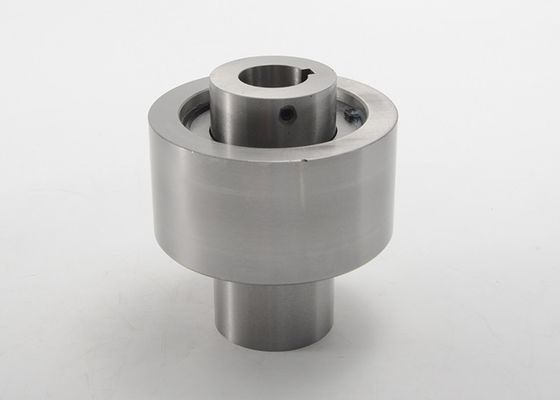

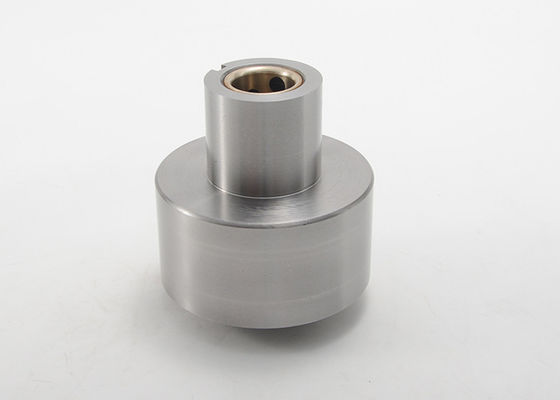

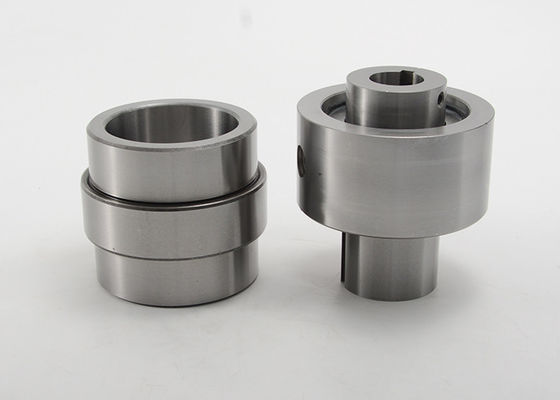

Муфта пути муфты одного кулачка нося муфту подшашки PB10
Главные особенности:
Установка и использование
1. Concentricities внутренней гонки и наружная гонка поддержаны простым подшипником устроенным между наружной гонкой и валом. Радиальная нагрузка которая работает на наружной гонке также поддержана этим простым подшипником. Вал должен поэтому быть расширенн через конец гонки муфты наружный.
2. Не используйте муфту кулачка серии PB как соединение. Используйте с гибким сцеплением соединяя 2 вала.
3. Определите право (RH) или выведенный осмотренный привод внутренней гонки руки (LH) от конца отмеченного стрелкой в иллюстрации выше. Проверите если вращение муфты правильно перед быть стычкой.
4. Для индексировать пользу, смазка масла порекомендована.
5. Ключевой быть использованным быть в соответствии с JIS B1301-1959
6. Толкните нагрузку быть поддержано другими приборами, не муфтой кулачка.
7. Скважина управляемого члена, как цепное колесо на гонке муфты наружной, должна встретить допуск H6 или H7 стандарта JIS.
Муфта пути муфты одного кулачка нося размеры серии PB муфты подшашки:
| Тип | Размеры скважины | Шпоночное соединение скважины | Размер (mm) | Наружный размер шпоночного соединения | |||||||
| d | B | C (h7) | D | E | F | G | K | L | |||
| PB3 | 10 | 4 x 1,5 | 50 | 50 | 23 | 22 | 25 | 21 | 25,7 | 4 x 2,5 | 16 |
| PB5 | 16 | 5 x 2,0 | 70 | 60 | 32 | 32 | 35 | 25 | 38,8 | 5 x 3,0 | 20 |
| PB6 | 20 | 5 x 2,0 | 82 | 73 | 38 | 38 | 37 | 33 | 41,0 | 5x 3,0 | 27 |
| PB8 | 25 | 7x 3,0 | 85 | 83 | 45 | 40 | 45 | 33 | 42,0 | 7 x 4,0 | 27 |
| PB10 | 31,5 | 10x 3,5 | 92 | 95 | 60 | 41 | 60 | 37 | 44,0 | 10x 4,5 | 28 |
| PB12 | 40 | 10x 3,5 | 100 | 113 | 65 | 50 | 66 | 37 | 52,6 | 10x 4,5 | 29 |
| PB14 | 45 | 12x3.5 | 112 | 133 | 75 | 54 | 76 | 41 | 57,3 | 12x 4,5 | 30 |
| Тип | Размеры скважины | Максимальн Вращающий момент (Nm) | Вращающий момент сопротивления (Nm) | Максимальн Overrunning Скорость (rpm) | Максимальн Индицирование (cpm) | Тангаж размера x пробки электрического соединителя смазки | Чистый вес (kg) | |
| d | Внутренняя гонка | Наружная гонка | ||||||
| PB3 | 10 | 29,4 | 0,196 | 1800 | 900 | 150 | M6 x P1.0 | 0,23 |
| PB5 | 16 | 147 | 0,196 | 1800 | 900 | 150 | M6 x P1.0 | 0,58 |
| PB6 | 20 | 382 | 0,196 | 1500 | 800 | 150 | M6 x P1.0 | 1,1 |
| PB8 | 25 | 568 | 0,294 | 1200 | 650 | 150 | M6 x P1.0 | 1,6 |
| PB10 | 31,5 | 843 | 0,392 | 1000 | 400 | 150 | M6 x P1.0 | 2,5 |
| PB12 | 40 | 1530 | 0,392 | 800 | 300 | 150 | M6 x P1.0 | 3,6 |
| PB14 | 45 | 2110 | 0,588 | 700 | 300 | 150 | M6 x P1.0 | 6,0 |
