Подробная информация о продукте:
|
| Имя: | Муфта кулачка (один подшипник муфты кулачка пути) | Материал подшипника: | Высоко-сплав нося качественную сталь GCr15 |
|---|---|---|---|
| Дюйм - Метрическая: | Метрические размеры | Поверхностный финиш: | Без лечения |
| Другие особенности: | Со шпоночным соединением на внутреннем кольце и 2 радиальных, пазы верхней грани на наружном кольце | Смазка: | Корабли серии TFS пре-смазанные с маслом. |
| Диапазон температур: | приблизительно -10°C к + 50°C. | Применение: | идеал для общих применений внутренней или наружной гонки переливаясь через край |
| Высокий свет: | одиночная муфта кулачка backstop направления,муфта кулачка backstop шпоночных соединений,1 муфта пути нося TFS |
||

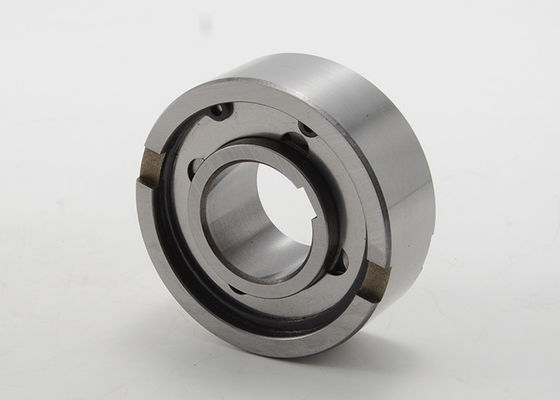

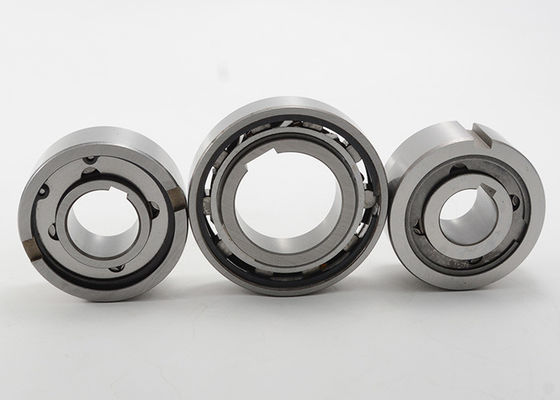

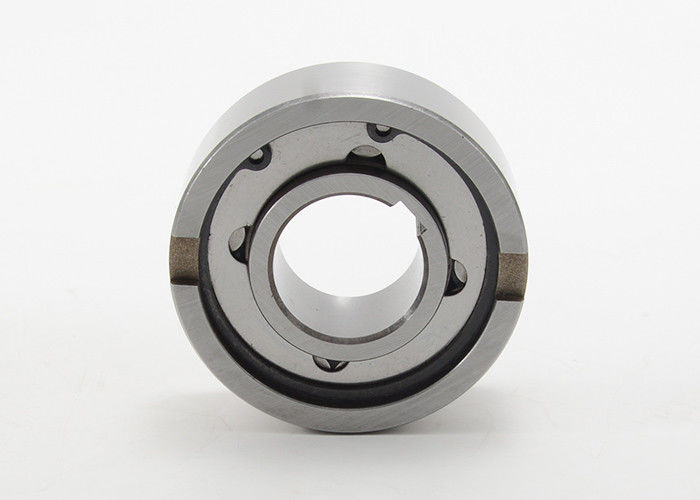

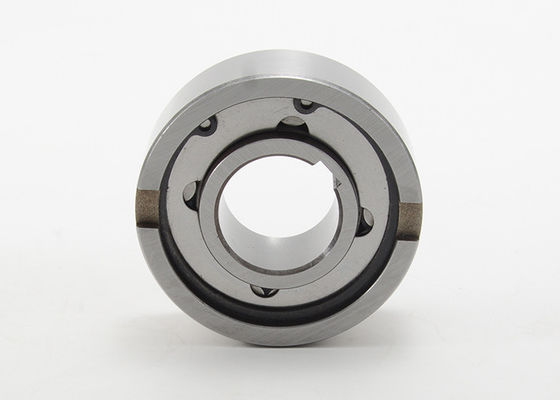

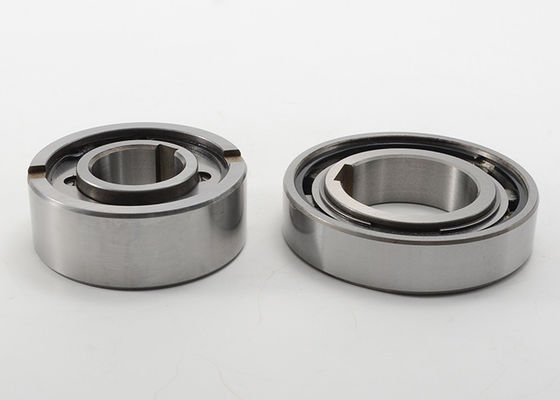

TFS Freewheels подшипник муфты пути муфты кулачка одиночный дирекционный один со шпоночными соединениями
Муфта кулачка серии TFS тип муфта подшашки конструированная для установки пригонки прессы. Тип дизайны подшашки типично имеет более высокую емкость вращающего момента чем подобно с определенными размерами тип муфта пандуса & ролика. TFS имеет 2 вертикальных шпоночного соединения на наружной гонке, который нужно помочь с размещать. Внешние размеры эти же как серии 63 шарикоподшипника. Этот дизайн идеален для общих применений внутренней или наружной гонки переливаясь через край. В виду того что серия TFS не включает объединенный подшипник, установка муфты кулачка TFS рядом с подшипником который регулирует и осевое и радиальными нагрузками типичное применение. Корабли серии TFS пре-смазанные с маслом.
Шпоночное соединение:
Шпоночное соединение до диаметр d=12mm согласно DIN 6885-1. Над этим согласно DIN 6885-3.
Установка:
Для подшипника и freewheel, такие же допуски установки быть обеспечено. Порекомендованный расквартировывая допуск H7. Для вала h7. Если допуск расквартировывая внутреннего диаметра для freewheel, то TFS K6, никакие ключи пера необходимо на пазах конечной грани freewheel. Во время установки, необходимо позаботиться для обеспечения правильного направления вращения. Направление вращения показано отмечать стрелкой на freewheel.
Смазка:
Смазка масла. Корабли серии TFS пре-смазанные с маслом.
Диапазон температур:
приблизительно -10°C к + 50°C.
Другие версии по запросу.
Freewheels муфта пути муфты кулачка одиночная дирекционная одна нося со спецификациями серии шпоночных соединений TFS:
| Муфта нося тип | Размеры скважины | Шпоночное соединение скважины | Размер (mm) | |||||||
| d | A (общая ширина) | B (общий диаметр) | C (наружное удостоверение личности гонки.) | D (удостоверение личности внутренней гонки.) | E (скосите) | F (скосите) | G (ширина слота) | H (глубина слота) | ||
| TFS12 | 12 | 4 x 1,8 | 13 | 35 | 30 | 18 | 0,6 | 0,3 | 4 | 1,4 |
| TFS15 | 15 | 5 x 1,2 | 18 | 42 | 36 | 22 | 0,8 | 0,3 | 5 | 1,8 |
| TFS17 | 17 | 5 x 1,2 | 19 | 47 | 38 | 22 | 1,2 | 0,8 | 5 | 2,3 |
| TFS20 | 20 | 6x 1,6 | 21 | 52 | 45 | 27 | 1,2 | 0,8 | 6 | 2,3 |
| TFS25 | 25 | 8x 2,0 | 24 | 62 | 52 | 35 | 1,2 | 0,8 | 8 | 2,8 |
| TFS30 | 30 | 8 x 2,0 | 27 | 72 | 62 | 40 | 1,8 | 1,0 | 10 | 2,5 |
| TFS35 | 35 | 10 x 2,4 | 31 | 80 | 70 | 48 | 1,8 | 1,0 | 12 | 3,5 |
| TFS40 | 40 | 12 x 2,2 | 33 | 90 | 78 | 54,5 | 1,8 | 1,0 | 12 | 4,1 |
| TFS45 | 45 | 14 x 2,1 | 36 | 100 | 85,3 | 59 | 1,8 | 1,0 | 14 | 4,6 |
| TFS50 | 50 | 14 x 2,1 | 40 | 110 | 92 | 65 | 1,8 | 1,0 | 14 | 5,6 |
| TFS60 | 60 | 18x 2,3 | 46 | 130 | 110 | 84 | 2,6 | 1,5 | 18 | 5,5 |
| TFS70 | 70 | 20 x 2,7 | 51 | 150 | 125 | 91 | 2,6 | 1,5 | 20 | 6,9 |
| TFS80 | 80 | 24 x 3,1 | 58 | 170 | 140 | 100 | 2,6 | 1,5 | 20 | 7,5 |
Спецификации:
| Муфта нося тип | Размеры скважины | Максимальн Вращающий момент (Nm) | Вращающий момент сопротивления (Nm) | Максимальн Overrunning Скорость (rpm) | Чистый вес (g) | |
| d | Внутренняя гонка | Наружная гонка | ||||
| TFS12 | 12 | 18 | 0,040 | 4500 | 2300 | 68 |
| TFS15 | 15 | 28 | 0,060 | 3500 | 1800 | 120 |
| TFS17 | 17 | 50 | 0,110 | 3200 | 1600 | 150 |
| TFS20 | 20 | 84 | 0,180 | 2500 | 1300 | 220 |
| TFS25 | 25 | 128 | 0,190 | 2000 | 1000 | 360 |
| TFS30 | 30 | 200 | 0,210 | 1600 | 800 | 530 |
| TFS35 | 35 | 475 | 0,420 | 1400 | 700 | 790 |
| TFS40 | 40 | 607 | 0,460 | 1300 | 650 | 1050 |
| TFS45 | 45 | 756 | 0,560 | 1100 | 550 | 1370 |
| TFS50 | 50 | 1124 | 0,600 | 1000 | 500 | 1900 |
| TFS60 | 60 | 1975 | 0,870 | 840 | 420 | 3110 |
| TFS70 | 70 | 2514 | 0,910 | 750 | 380 | 4390 |
| TFS80 | 80 | 3924 | 1,220 | 670 | 340 | 6440 |
