Подробная информация о продукте:
|
| Имя: | Одна подшипник иглы пути/муфта | Вытянутый тип чашки: | Муфта ролика |
|---|---|---|---|
| Тип закрытия: | Раскройте | Количество рядов: | Один |
| Покрытие: | Без | Форма наружной поверхности: | Ровная внешняя поверхность |
| Дизайн весны: | Стандартные, стальные весны давления | Диапазон рабочих температур: | °C -10 до +70 |
| Высокий свет: | высокий вращающий момент один подшипник муфты пути,высокий вращающий момент один подшипник иглы пути,один подшипник иглы пути со стальными веснами |
||

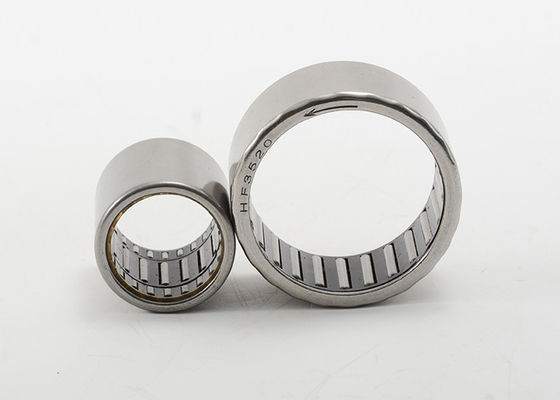

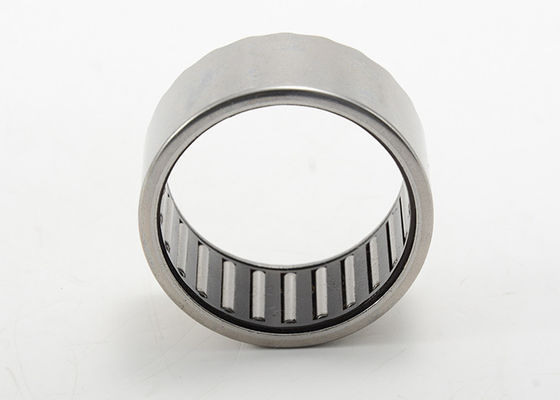

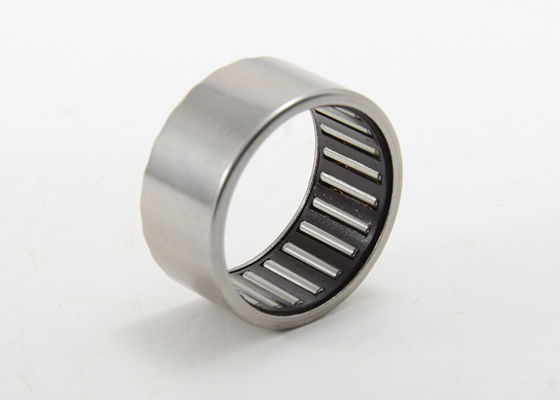

Один ролик иглы чашки подшипника иглы пути вычерченный схватывает со стальными веснами
Нарисованные муфты ролика чашки односторонние муфты, имя чего выводит от тонкостенных, вычерченных наружных колец (чашек). Они могут передать высокие вращающие моменты в одном направлении и иметь обширный диапозон применения, например как индексировать муфты, назад-останавливать муфты и переливаться через край муфты.
Должный к их дизайну, вычерченные муфты ролика чашки имеют очень высокую индексируя точность, высокую индексируя частоту и низкий переливаясь через край frictional вращающий момент.
Для того чтобы гарантировать концентричность и, в результате, правильный действовать, поддержка нося расположение необходима для вычерченных муфт ролика чашки. Нарисованные муфты ролика чашки поэтому доступны с интегрированным нося расположением (HFL). Для вычерченной чашки ролик схватывает без интегрированного нося расположения (HF), расположение подшипника поддержки должен быть обеспечен дополнительными свертывая подшипниками.
Нарисованные муфты ролика чашки доступны с или без knurling. Они поставлены смазанный как стандарт. Для применений со смазкой масла, вычерченные муфты ролика чашки доступны без смазывать.
Муфты одного ролика чашки подшипника иглы пути вычерченные со стальными спецификациями серии HF весен:
|
Вал Диаметр |
Носить обозначение |
Масса Приблизительно |
Размеры границы | Оценка основной нагрузки | Ограничиваясь скорость |
Ограничиваться Скорость |
||||
| Носить код | Fw | D | C | Динамический | Статический | Статический | Масло | Масло | ||
| mm | g | mm | N | rpm | ||||||
| 4 | HF0406 | 1 | 4 | 8 | 6 | 34000 | 14000 | 0,34 | ||
| 6 | HF0612 | 3 | 6 | 10 | 12 | 23000 | 13000 | 1,76 | ||
| 8 | HF0812 | 3,5 | 8 | 12 | 12 | 17000 | 12000 | 3,15 | ||
| 10 | HF1012 | 4 | 10 | 14 | 12 | 14000 | 11000 | 5,3 | ||
| 12 | HF1216 | 11,6 | 12 | 18 | 16 | 11000 | 8000 | 12,2 | ||
| 14 | HF1416 | 13 | 14 | 20 | 16 | 9500 | 8000 | 17,3 | ||
| 16 | HF1616 | 14 | 16 | 22 | 16 | 8500 | 7500 | 20,5 | ||
| 18 | HF1816 | 15,5 | 18 | 24 | 16 | 7500 | 7500 | 24,1 | ||
| 20 | HF2016 | 17 | 20 | 26 | 16 | 7000 | 6500 | 28,1 | ||
| 25 | HF2520 | 30,9 | 25 | 32 | 20 | 5500 | 5500 | 66 | ||
| 30 | HF3020 | 36 | 30 | 37 | 20 | 4500 | 4500 | 90 | ||
| 35 | HF3520 | 40 | 35 | 42 | 20 | 3900 | 3900 | 121 | ||
