Подробная информация о продукте:
|
| Имя: | Радиальный игольчатый роликоподшипник для тяжелых условий эксплуатации | Тип игольчатого подшипника: | Механически обработанные игольчатые роликоподшипники без внутреннего кольца |
|---|---|---|---|
| Материал подшипника: | 52100 Подшипниковая сталь | Корпус: | Открытый, без печати |
| Фиксатор (клетка): | Да, с клеткой | Количество рядов роликов: | Одиночная строка |
| Роликовые элементы: | Прецизионные игольчатые ролики с направляющей сепаратора | Тип отверстия для смазки: | Кольцевая смазочная канавка и отверстие |
| Другие особенности: | 2-реберное внешнее кольцо | стальная клетка | Сверхмощный | узкая ширина | Масляное отверстие | Подгонянный: | Стандартные или индивидуальные доступны |
| Высокий свет: | сверхмощный подшипник иглы 52100,радиальная цилиндрическая строка подшипников ролика одиночная,радиальный цилиндрический Г-Н 22 n подшипников ролика |
||

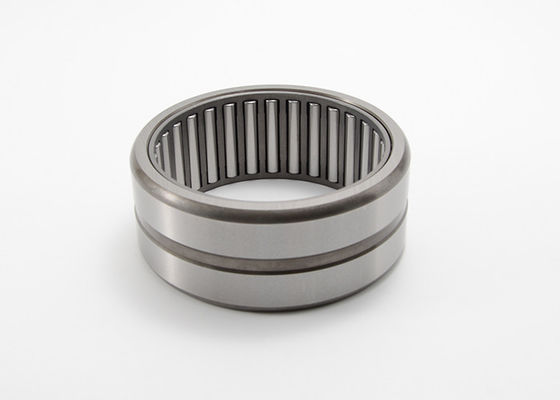

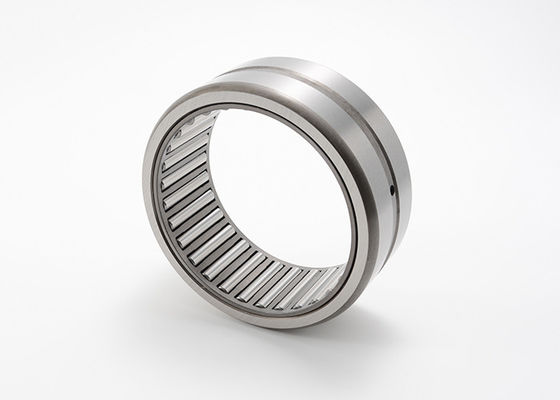

Радиальный сверхмощный подшипник ролика иглы отсутствие Г-НА 22 n ширины внутреннего кольца узкого
Unmounted нося собрание состоя из через затвердетое machinedinner точности и наружные raceways с любыми полным дополнением или отделенными элементами иглы (клетки) свертывая. В зависимости от могут быть катание земли или ролика и доступные с несколькими вариантов уплотнения. Подвергли механической обработке подшипники иглы гонки обеспечивают антифрикционное решение поддерживая вращая валы с радиальными нагрузками.
Радиальный сверхмощный подшипник ролика иглы отсутствие Г-НА деталей ширины внутреннего кольца узкого серии:
|
Носить код |
Внутреннее кольцо |
B | D | W | W1 | H | R | ||
| +.0000 | Tol. | +.0000 | Tol. |
+.000 -0,005 |
+.000 -0,005 |
dia отверстия. | Максимальный. | ||
| Г-Н 10 N | MI 6 N | .3750 | -.0004 | 1,1250 | -.0005 | .750 | .760 | 5/64 | .025 |
| Г-Н 10 N | MI 7 N | .4375 | -.0004 | 1,1250 | -.0005 | .750 | .760 | 5/64 | .025 |
| Г-Н 10 | MI 6 | .3750 | -.0004 | 1,1250 | -.0005 | 1,000 | 1,010 | 5/64 | .025 |
| Г-Н 12 N | MI 8 N | .5000 | -.0004 | 1,2500 | -.0005 | .750 | .760 | 5/64 | .040 |
| Г-Н 12 N | MI 9 N | .5625 | -.0004 | 1,2500 | -.0005 | .750 | .760 | 5/64 | .040 |
| Г-Н 12 | MI 8 | .5000 | -.0004 | 1,2500 | -.0005 | 1,000 | 1,010 | 5/64 | .040 |
| Г-Н 14 N | MI 10 N | .6250 | -.0004 | 1,3750 | -.0005 | .750 | .760 | 5/64 | .040 |
| Г-Н 14 N | MI 11 N | .6875 | -.0004 | 1,3750 | -.0005 | .750 | .760 | 5/64 | .040 |
| Г-Н 14 | MI 10 | .6250 | -.0004 | 1,3750 | -.0005 | 1,000 | 1,010 | 5/64 | .040 |
| Г-Н 16 N | MI 12 N | .7500 | -.0004 | 1,5000 | -.0005 | .750 | .760 | 5/64 | .040 |
| Г-Н 16 N | MI 13 N | .8125 | -.0004 | 1,5000 | -.0005 | .750 | .760 | 5/64 | .040 |
| Г-Н 16 | MI 12 | .7500 | -.0004 | 1,5000 | -.0005 | 1,000 | 1,010 | 5/64 | .040 |
| Г-Н 16 | MI 13 | .8125 | -.0004 | 1,5000 | -.0005 | 1,000 | 1,010 | 5/64 | .040 |
| Г-Н 18 N | MI 14 N | .8750 | -.0005 | 1,6250 | -.0005 | 1,000 | 1,010 | 3/32 | .040 |
| Г-Н 18 N | MI 15 N | .9375 | -.0005 | 1,6250 | -.0005 | 1,000 | 1,010 | 3/32 | .040 |
| Г-Н 18 | MI 14 | .8750 | -.0005 | 1,6250 | -.0005 | 1,250 | 1,260 | 3/32 | .040 |
| Г-Н 18 | MI 15 | .9375 | -.0005 | 1,6250 | -.0005 | 1,250 | 1,260 | 3/32 | .040 |
| Г-Н 20 N | MI 16 N | 1,0000 | -.0005 | 1,7500 | -.0005 | 1,000 | 1,010 | 3/32 | .040 |
| Г-Н 20 | MI 16 | 1,0000 | -.0005 | 1,7500 | -.0005 | 1,250 | 1,260 | 3/32 | .040 |
| Г-Н 22 N | MI 18 N | 1,1250 | -.0005 | 1,8750 | -.0005 | 1,000 | 1,010 | 3/32 | .040 |
| Г-Н 22 | MI 17 | 1,0625 | -.0005 | 1,8750 | -.0005 | 1,250 | 1,260 | 3/32 | .040 |
| Г-Н 22 | MI 18 | 1,1250 | -.0005 | 1,8750 | -.0005 | 1,250 | 1,260 | 3/32 | .040 |
| Г-Н 24 N | MI 20N | 1,2500 | -.0005 | 2,0625 | -.0006 | 1,000 | 1,010 | 3/32 | .060 |
| Г-Н 24 | MI 19 | 1,1875 | -.0005 | 2,0625 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
| Г-Н 24 | MI 20 | 1,2500 | -.0005 | 2,0625 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
| Г-Н 26 N | MI 21 N | 1,3125 | -.0005 | 2,1875 | -.0006 | 1,000 | 1,010 | 3/32 | .060 |
| Г-Н 26 | MI 21 | 1,3125 | -.0005 | 2,1875 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
| Г-Н 26 | MI 22 4S | 1,3750 | -.0005 | 2,1875 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
| Г-Н 28 N | MI 24 N | 1,5000 | -.0005 | 2,3125 | -.0006 | 1,000 | 1,010 | 3/32 | .060 |
| Г-Н 28 | MI 22 | 1,3750 | -.0005 | 2,3125 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
| Г-Н 28 | MI 23 | 1,4375 | -.0005 | 2,3125 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
| Г-Н 28 | MI 24 | 1,5000 | -.0005 | 2,3125 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
| Г-Н 30 | MI 25 4S | 1,5625 | -.0005 | 2,4375 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
| Г-Н 31 | MI 26 2S | 1,6250 | -.0005 | 2,5000 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
| Г-Н 32 N | MI 26 N | 1,6250 | -.0005 | 2,5625 | -.0006 | 1,000 | 1,010 | 3/32 | .060 |
| Г-Н 32 | MI 25 | 1,5625 | -.0005 | 2,5625 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
| Г-Н 32 | MI 26 | 1,6250 | -.0005 | 2,5625 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
| Г-Н 32 | MI 27 | 1,6875 | -.0005 | 2,5625 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
| Г-Н 36 N | MI 28 N | 1,7500 | -.0005 | 3,0000 | -.0006 | 1,500 | 1,510 | 1/8 | .060 |
| Г-Н 36 | MI 28 | 1,7500 | -.0005 | 3,0000 | -.0006 | 1,750 | 1,760 | 1/8 | .060 |
| Г-Н 36 | MI 30 | 1,8750 | -.0005 | 3,0000 | -.0006 | 1,750 | 1,760 | 1/8 | .060 |
| Г-Н 40 N | MI 32 N | 2,0000 | -.0005 | 3,2500 | -.0008 | 1,500 | 1,510 | 1/8 | .080 |
| Г-Н 40 | MI 31 | 1,9375 | -.0005 | 3,2500 | -.0008 | 1,750 | 1,760 | 1/8 | .080 |
| Г-Н 40 | MI 32 | 2,0000 | -.0005 | 3,2500 | -.0008 | 1,750 | 1,760 | 1/8 | .080 |
| Г-Н 40 | MI 34 | 2,1250 | -.0005 | 3,2500 | -.0008 | 1,750 | 1,760 | 1/8 | .080 |
|
Носить код |
ВНУТРЕННЕЕ КОЛЬЦО |
DIA ВАЛА. | Оценка основной нагрузки | ||||
| ROTAT. ВАЛ | Tol. | ВАЛ STAT | Tol. | STA. | DYN. | ||
| Г-Н 10 N | MI 6 N | .3755 | -.0005 | .3747 | -.0005 | 4300 | 4320 |
| Г-Н 10 N | MI 7 N | .4380 | -.0005 | .4372 | -.0005 | 4300 | 4320 |
| Г-Н 10 | MI 6 | .3755 | -.0005 | .3747 | -.0005 | 6500 | 5930 |
| MR12 N | MI 8 N | .5005 | -.0005 | .4997 | -.0005 | 5400 | 4990 |
| Г-Н 12 N | MI 9 N | .5630 | -.0005 | .5623 | -.0005 | 5400 | 4990 |
| Г-Н 12 | MI 8 | .5005 | -.0005 | .4997 | -.0005 | 8100 | 6830 |
| Г-Н 14 N | MI 10 N | .6255 | -.0005 | .6247 | -.0005 | 6000 | 5280 |
| Г-Н 14 N | MI 11 N | .6880 | -.0005 | .6872 | -.0005 | 6000 | 5280 |
| Г-Н 14 | MI 10 | .6255 | -.0005 | .6247 | -.0005 | 9000 | 7240 |
| Г-Н 16 N | MI 12 N | .7505 | -.0005 | .7497 | -.0005 | 7100 | 5840 |
| Г-Н 16 N | MI 13 N | .8129 | -.0005 | .8121 | -.0005 | 7100 | 5840 |
| Г-Н 16 | MI 12 | .7505 | -.0005 | .7497 | -.0005 | 10600 | 8000 |
| Г-Н 16 | MI 13 | .8129 | -.0005 | .8121 | -.0005 | 10600 | 8000 |
| Г-Н 18 N | MI 14 N | .8754 | -.0005 | .8746 | -.0005 | 12200 | 8720 |
| Г-Н 18 N | MI 15 N | .9379 | -.0005 | .9371 | -.0005 | 12200 | 8720 |
| Г-Н 18 | MI 14 | .8754 | -.0005 | .8746 | -.0005 | 16300 | 10900 |
| Г-Н 18 | MI 15 | .9379 | -.0005 | .9371 | -.0005 | 16300 | 10900 |
| Г-Н 20 N | MI 16 N | 1,0004 | -.0005 | .9996 | -.0005 | 13100 | 9020 |
| Г-Н 20 | MI 16 | 1,0004 | -.0005 | .9996 | -.0005 | 17500 | 11300 |
| Г-Н 22 N | MI 18 N | 1,1255 | -.0005 | 1,1246 | -.0005 | 14700 | 9640 |
| Г-Н 22 | MI 17 | 1,0630 | -.0005 | 1,0621 | -.0005 | 19700 | 12100 |
| Г-Н 22 | MI 18 | 1,1255 | -.0005 | 1,1246 | -.0005 | 19700 | 12100 |
| Г-Н 24 N | MI 20 N | 1,2505 | -.0005 | 1,2496 | -.0005 | 15500 | 10300 |
| Г-Н 24 | MI 19 | 1,1880 | -.0005 | 1,1871 | -.0005 | 20800 | 13000 |
| Г-Н 24 | MI 20 | 1,2505 | -.0005 | 1,2496 | -.0005 | 20800 | 13000 |
| Г-Н 26 N | MI 21 N | 1,3130 | -.0005 | 1,3121 | -.0005 | 16400 | 1060 |
| Г-Н 26 | MI 21 | 1,3130 | -.0005 | 1,3121 | -.0005 | 22100 | 13300 |
| Г-Н 26 | MI 22 4S | 1,3755 | -.0005 | 1,3746 | -.0005 | 22100 | 13300 |
| Г-Н 28 N | MI 24 N | 1,5005 | -.0005 | 1,4996 | -.0005 | 18100 | 11200 |
| Г-Н 28 | MI 22 | 1,3755 | -.0005 | 1,3746 | -.0005 | 24400 | 14100 |
| Г-Н 28 | MI 23 | 1,4380 | -.0005 | 1,4371 | -.0005 | 24400 | 14100 |
| Г-Н 28 | MI 24 | 1,5005 | -.0005 | 1,4996 | -.0005 | 24400 | 14400 |
| Г-Н 30 | MI 25 4S | 1,5630 | -.0005 | 1,5621 | -.0005 | 25600 | 14400 |
| Г-Н 31 | MI 26 2S | 1,6255 | -.0005 | 1,6246 | -.0005 | 22400 | 12400 |
| Г-Н 32 N | MI 26 N | 1,6255 | -.0005 | 1,6246 | -.0005 | 20700 | 12000 |
| Г-Н 32 | MI 25 | 1,5630 | -.0005 | 1,5621 | -.0005 | 27900 | 15200 |
| Г-Н 32 | MI 26 | 1,6255 | -.0005 | 1,6246 | -.0005 | 27900 | 15200 |
| Г-Н 32 | MI 27 | 1,6880 | -.0005 | 1,6871 | -.0005 | 27900 | 15200 |
| Г-Н 36 N | MI 28 N | 1,7505 | -.0005 | 1,7496 | -.0005 | 39100 | 22400 |
| Г-Н 36 | MI 28 | 1,7505 | -.0005 | 1,7496 | -.0005 | 47400 | 26000 |
| Г-Н 36 | MI 30 | 1,8755 | -.0005 | 1,8746 | -.0005 | 47400 | 26000 |
| Г-Н 40 N | MI 32 N | 2,0005 | -.0005 | 1,9996 | -.0005 | 42900 | 23400 |
| Г-Н 40 | MI 31 | 1,9380 | -.0005 | 1,9371 | -.0005 | 52100 | 27200 |
| Г-Н 40 | MI 32 | 2,0005 | -.0005 | 1,9996 | -.0005 | 52100 | 27200 |
| Г-Н 40 | MI 34 | 2,1258 | -.0005 | 2,1247 | -.0005 | 52100 | 27200 |
