Подробная информация о продукте:
|
| Имя: | Комбинированный игольчатый роликовый/осевой упорный шарикоподшипник | Носить тип: | Игольчатый ролик/упорный шарик |
|---|---|---|---|
| Осевая нагрузка: | Однонаправленный | Несущая часть: | Радиальная часть без внутреннего кольца |
| Покрытие: | Без | Смазка (упорная часть): | Никакие |
| Материал подшипника: | носить сталь | Радиальная часть: | С клеткой |
| Тип подшипника качения: | Игольчатый роликовый/упорный шарикоподшипник | Тело качения (упорная часть): | Яйца |
| Упорная часть: | С клеткой | Диапазон рабочих температур: | от -20 до +120 °С |

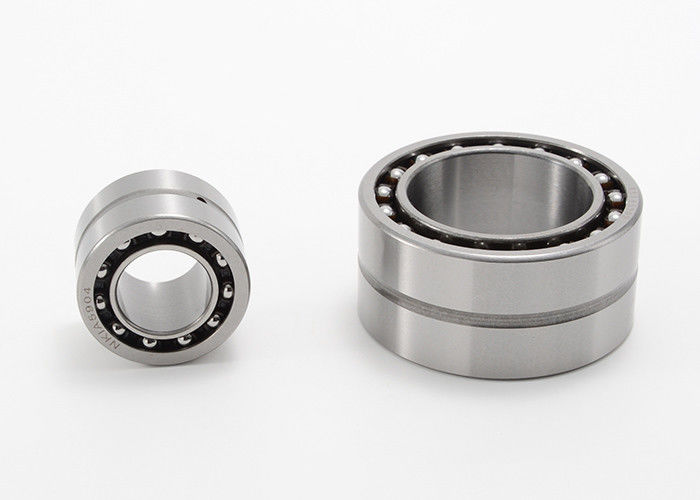

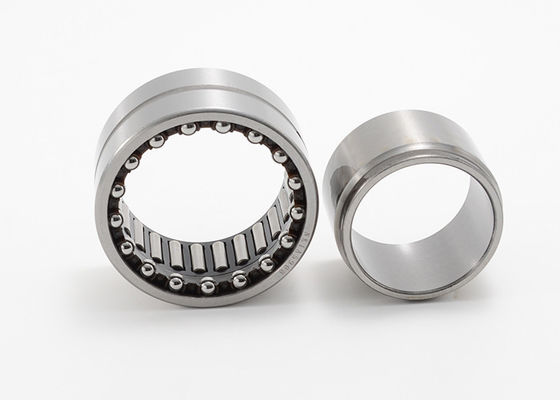

Совмещенные ролик иглы и шарикоподшипник NKX 30 NAXK 30 осевой тяги
Эти подшипники состоят из радиального подшипника ролика иглы совмещенного с толкнутым шарикоподшипником. Совместно они могут приспособить обе радиальные нагрузки и аксиальной нагрузки в одном направлении. К тому же, они могут работать на относительно быстрых ходах. Их низкая взаимн секционная высота делает подшипники особенно соответствующим для применений где другие типы обнаруживать местонахождение нося расположения для того чтобы занять слишком много космоса.
Совмещенный ролик иглы/толкнутые спецификации шарикоподшипника:
|
Носить номер детали |
DIN 5429 Номер детали |
Вал Fw дюйм |
Вал Fw mm |
OD D дюйм |
OD D mm |
Ширина C дюйм |
Ширина C mm |
WGT. lbs |
WGT. g |
D1 максимальный дюйм |
D1 максимальный mm |
C1 дюйм |
C1 mm |
| NKX 10 TN NKX 12 NKX 15 NKX 17 NKX 20 |
NAXK 10 TN NAXK 12 NAXK 15 NAXK 17 NAXK 20 |
0,394 0,472 0,591 0,669 0,787 |
10 12 15 17 20 |
0,748 0,827 0,945 1,024 1,181 |
19 21 24 26 30 |
0,906 0,906 0,906 0,984 1,181 |
23 23 23 25 30 |
0,075 0,084 0,097 0,117 0,183 |
34 38 44 53 83 |
0,949 1,028 1,106 1,185 1,382 |
24,1 26,1 28,1 30,1 35,1 |
0,354 0,354 0,354 0,354 0,394 |
9 9 9 9 10 |
| NKX 25 NKX 30 NKX 35 NKX 40 NKX 45 |
NAXK 25 NAXK 30 NAXK 35 NAXK 40 NAXK 45 |
0,984 1,181 1,378 1,575 1,772 |
25 30 35 40 45 |
1,457 1,654 1,850 2,047 2,284 |
37 42 47 52 58 |
1,181 1,181 1,181 1,260 1,260 |
30 30 30 32 32 |
0,276 0,311 0,359 0,441 0,556 |
125 141 163 200 252 |
1,658 1,854 2,051 2,366 2,567 |
42,1 47,1 52,1 60,1 65,2 |
0,433 0,433 0,472 0,512 0,551 |
11 11 12 13 14 |
| NKX 50 NKX 60 NKX 70 |
NAXK 50 NAXK 60 NAXK 70 |
1,969 2,362 2,756 |
50 60 70 |
2,441 2,835 3,347 |
62 72 85 |
1,378 1,575 1,575 |
35 40 40 |
0,617 0,794 1,103 |
280 360 500 |
2,764 3,354 3,748 |
70,2 85,2 95,2 |
0,551 0,669 0,709 |
14 17 18 |
ПРОДОЛЖЕННЫЙ СВЕРХУ
| Номер детали | DIN 5429 Номер детали |
Dyn. Крышка. Радиальный lbf |
Dyn. Крышка. Радиальный N |
Stat. Крышка. Радиальный lbf |
Stat. Крышка. Радиальный N |
Dyn. Крышка. Осевой lbf |
Dyn. Крышка. Осевой N |
Stat. Крышка. Осевой lbf |
Stat. Крышка. Осевой N |
Ограничение в скорости Масло rpm |
| NKX 10 TN NKX 12 NKX 15 NKX 17 NKX 20 |
NAXK 10 TN NAXK 12 NAXK 15 NAXK 17 NAXK 20 |
1 390 2 020 2 410 2 700 3 700 |
6200 9000 10700 11900 16400 |
1 750 2 470 2 850 3 350 5 400 |
7800 11000 12700 15000 23800 |
2 250 2 320 2 360 2 430 3 200 |
10000 10300 10500 10800 14300 |
3 150 3 450 3 800 4 100 5 600 |
14000 15400 16800 18200 24700 |
12000 11000 9500 8500 7500 |
| NKX 25 NKX 30 NKX 35 NKX 40 NKX 45 |
NAXK 25 NAXK 30 NAXK 35 NAXK 40 NAXK 45 |
4 250 5 100 5 500 5 800 6 200 |
18800 22600 24300 26000 27500 |
6 900 8 100 9 300 10 600 11 900 |
30500 36000 41500 47000 53000 |
4 400 4 600 4 750 6 100 6 300 |
19600 20400 21200 27000 28000 |
8 400 9 400 10 600 14 200 15 500 |
37500 42000 47000 63000 69000 |
6000 5000 4600 4000 3600 |
| NKX 50 NKX 60 NKX 70 |
NAXK 50 NAXK 60 NAXK 70 |
8 500 9 400 10 000 |
38000 42000 44500 |
16 600 20 200 20 700 |
74000 90000 92000 |
6 500 9 300 9 700 |
29000 41500 43000 |
16 900 25 500 28 500 |
75000 113000 127000 |
3300 2800 2400 |
