Подробная информация о продукте:
|
| Имя: | Однорядный осевой упорный цилиндрический роликоподшипник | Несущая часть: | Полный подшипник |
|---|---|---|---|
| Осевая нагрузка: | Однонаправленный | Клетка: | Механически обработанная латунь |
| Материал подшипника: | Хромистая сталь 100Cr6, GCr15, AISI 52100 | Покрытие: | Без |
| Количество рядов: | 1 | Класс допуска: | АВЕС 1 | ИСО Р0 |

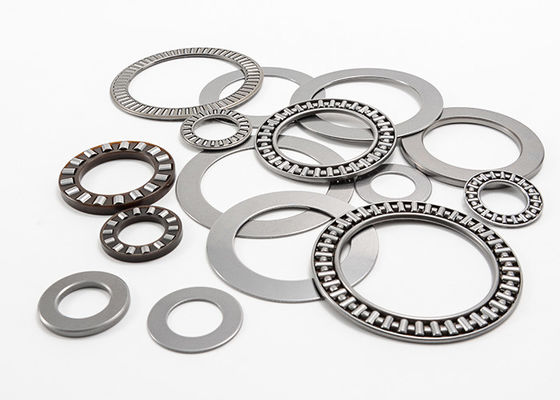

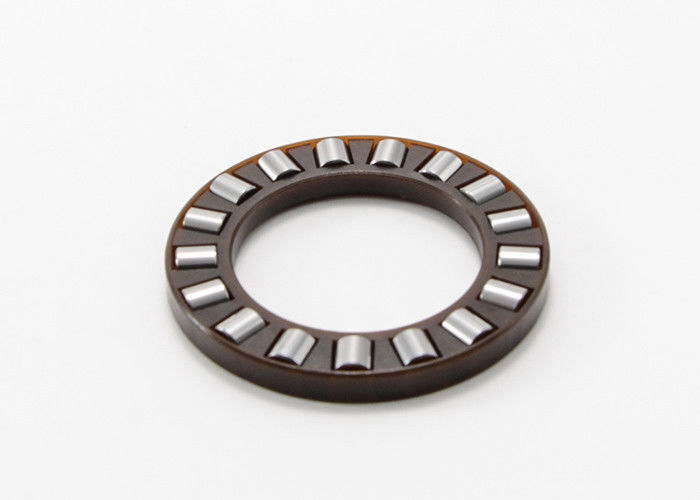

Подшипник ролика одиночной осевой тяги строки цилиндрический с носить шайбы 81234M
Общие описания
Подшипник тяги ролика одиночной строки цилиндрический, одиночное направление
Ролик одиночной строки цилиндрический толкнул подшипники конструирован для того чтобы приспособить тяжелые аксиальные нагрузки и максимальные нагрузки в одном направлении, но не радиальные нагрузки. Они обеспечивают высокую степень жесткости и требуют меньшего осевого космоса. Они главным образом использованы в применениях где толкнутые шарикоподшипники не имеют достаточную емкость обремененную заботами. Важная особенность сепарабольный дизайн, который облегчает установить и позволяет нося компоненты быть взаимообменянным.
Подшипник ролика одиночной осевой тяги строки цилиндрический с носить спецификации шайб:
| Диаметр вала | Толкнутый цилиндрический подшипник ролика | Толкнутые цилиндрические подшипник ролика и собрание стопорного устройства | Носить шайбы для ролика цилиндрических и иглы толкнул подшипники | |||||
| код | Масса | код | Масса | Кольцо места | Кольцо скольжения | Носить шайбу | Масса | |
| mm | Kg | Kg | Kg | |||||
| 170 | 81234-M | 7,69 | K812 34 | 1,89 | GS812 34 | WS812 34 | 2,9 | |
| 89434-m | 51,87 | K894 34 | 14,87 | GS894 34 | WS894 34 | 18,5 | ||
| 180 | 81136-m | 3,04 | K811 36 | 0,8 | GS811 36 | WS811 36 | 1,1 | |
| 81236-m | 8,24 | K812 36 | 1,98 | GS812 36 | WS812 36 | 3,13 | ||
| 89436-m | 60,19 | K894 36 | 17,59 | GS894 36 | WS894 36 | 21,3 | ||
| 190 | 81138-m | 3,84 | K811 38 | 0,94 | GS811 38 | WS811 38 | 1,45 | |
| 81238-m | 10,4 | K812 38/ | 2,73 | GS812 38 | WS812 38 | 3,835 | ||
| 89438-m | 65,7 | K894 38 | 14,5 | GS894 38 | WS894 38 | 25,6 | ||
| 200 | 81140-m | 4 | K811 40 | 0,98 | GS811 40 | WS811 40 | 1,51 | |
| 81240-m | 11,91 | K812 40 | 3,09 | GS812 40 | WS812 40 | 4,41 | ||
| 89440-m | 74,8 | K894 40 | 16,2 | GS894 40 | WS894 40 | 29,3 | ||
| 220 | 81144-m | 4,5 | K811 44 | 1,32 | GS811 44 | WS811 44 | 1,59 | |
| 81244-m | 12,85 | K812 44 | 3,35 | GS812 44 | WS812 44 | 4,75 | ||
| 89444-m | 84,4 | K894 44 | 20 | GS894 44 | WS894 44 | 32,2 | ||
| 240 | 81148-m | 7,25 | K811 48 | 2,11 | GS811 48 | WS811 48 | 2,57 | |
| 81248-m | 21,95 | K812 48 | 5,65 | GS812 48 | WS812 48 | 8,15 | ||
| 89448-m | 87,8 | K894 48 | 19,2 | GS894 48 | WS894 48 | 34,3 | ||
| 260 | 81152-m | 7,83 | K811 52 | 2,3 | GS811 52 | WS811 52 | 2,765 | |
| 81252-m | 23,9 | K812 52 | 6,1 | GS812 52 | WS812 52 | 8,9 | ||
| 89452-m | 114 | K894 52 | 25,5 | GS894 52 | WS894 52 | 44,25 | ||
| 280 | 81156-m | 10,3 | K811 56 | 3 | GS811 56 | WS811 56 | 3,65 | |
| 81256-m | 25,9 | K812 56 | 6,4 | GS812 56 | WS812 56 | 9,75 | ||
| 89456-m | 142 | K894 56 | 30,8 | GS894 56 | WS894 56 | 55,6 | ||
| 300 | 81160-m | 16,67 | K811 60 | 4,83 | GS811 60 | WS811 60 | 5,92 | |
| 81260-m | 40,55 | K812 60 | 10,15 | GS812 60 | WS812 60 | 15,2 | ||
| 89460-m | 153 | K894 60 | 32,7 | GS894 60 | WS894 60 | 60,15 | ||
| 320 | 81164-m | 17,82 | K811 64 | 5,12 | GS811 64 | WS811 64 | 6,35 | |
| 89464-m | 193 | K894 64 | 70 | GS894 64 | WS894 64 | 61,5 | ||
ПРОДОЛЖЕННЫЙ СВЕРХУ
| Толкнутый цилиндрический подшипник ролика | Размер | Размер следа | Оценка основной нагрузки | Ограничиваясь скорость | |||||||||
| Dcl | D1 | Dc | d1 | T | Dw | B | a | Eb | Ea | Cr | Cor | ||
| d | D | r | |||||||||||
| mm | KN | r/min | |||||||||||
| 81234-m | 170 | 173 | 240 | 237 | 55 | 22 | 16,5 | 1,5 | 180 | 235 | 680 | 2340 | 1400 |
| 89434-m | 170 | 174 | 340 | 340 | 103 | 34 | 34,5 | 5 | 191 | 233 | 1990 | 7400 | 1100 |
| 81136-m | 180 | 183 | 225 | 222 | 34 | 14 | 10 | 1,1 | 185 | 219 | 340 | 1300 | 1400 |
| 81236-m | 180 | 183 | 250 | 247 | 56 | 22 | 17 | 1,5 | 190 | 245 | 690 | 2440 | 1300 |
| 89436-m | 180 | 184 | 360 | 360 | 109 | 3 | 36,5 | 5 | 200 | 351 | 2210 | 8200 | 1100 |
| 81138-m | 190 | 193 | 240 | 237 | 37 | 15 | 11 | 1,1 | 197 | 233 | 385 | 1500 | 1300 |
| 81238-m | 190 | 194 | 270 | 267 | 62 | 26 | 18 | 2 | 200 | 265 | 880 | 3000 | 1300 |
| 89438-m | 190 | 195 | 380 | 380 | 115 | 38 | 38,5 | 5 | 214 | 373 | 2450 | 9200 | 1000 |
| 81140-m | 200 | 203 | 250 | 247 | 37 | 15 | 11 | 1,1 | 206 | 243 | 390 | 1550 | 1300 |
| 81240-m | 200 | 204 | 280 | 277 | 62 | 26 | 18 | 2 | 210 | 275 | 900 | 3150 | 1200 |
| 89440-m | 200 | 205 | 400 | 400 | 122 | 40 | 41 | 5 | 226 | 393 | 2700 | 10200 | 950 |
| 81144-m | 220 | 223 | 270 | 267 | 37 | 15 | 11 | 1,1 | 226 | 263 | 420 | 1730 | 1200 |
| 81244-m | 220 | 224 | 300 | 297 | 63 | 26 | 18,5 | 2 | 230 | 296 | 940 | 3450 | 1100 |
| 89444-m | 220 | 225 | 420 | 420 | 122 | 40 | 41 | 6 | 244 | 411 | 2900 | 11500 | 900 |
| 81148-m | 240 | 243 | 300 | 297 | 45 | 18 | 13,5 | 1,5 | 248 | 296 | 600 | 2500 | 1100 |
| 81248-m | 240 | 244 | 340 | 335 | 78 | 32 | 23 | 2,1 | 261 | 335 | 1370 | 5000 | 1000 |
| 89448-m | 240 | 245 | 440 | 440 | 122 | 40 | 41 | 6 | 266 | 433 | 3000 | 12200 | 850 |
| 81152-m | 260 | 263 | 320 | 317 | 45 | 18 | 13,5 | 1,5 | 268 | 316 | 620 | 2650 | 1000 |
| 81252-m | 260 | 264 | 360 | 355 | 79 | 32 | 23,5 | 2,1 | 280 | 353 | 1440 | 5400 | 950 |
| 89452-m | 260 | 265 | 480 | 480 | 132 | 44 | 44 | 6 | 288 | 472 | 3600 | 14700 | 800 |
| 81156-m | 280 | 283 | 350 | 347 | 53 | 22 | 15,5 | 4,5 | 288 | 346 | 860 | 3650 | 900 |
| 81256-m | 280 | 284 | 380 | 375 | 80 | 32 | 24 | 2,1 | 300 | 373 | 1460 | 5600 | 850 |
| 89456-m | 280 | 285 | 520 | 520 | 145 | 48 | 48,5 | 6 | 311 | 512 | 4200 | 17600 | 700 |
| 81160-m | 300 | 304 | 380 | 376 | 62 | 25 | 18,5 | 2 | 315 | 373 | 1060 | 4500 | 850 |
| 81260-m | 300 | 304 | 420 | 415 | 95 | 38 | 28,5 | 3 | 328 | 413 | 1930 | 7300 | 800 |
| 89460-m | 300 | 305 | 540 | 540 | 145 | 48 | 48,5 | 6 | 331 | 533 | 4350 | 18500 | 700 |
| 81164-m | 320 | 324 | 400 | 396 | 63 | 25 | 19 | 2 | 334 | 394 | 1100 | 4750 | 800 |
| 89464-m | 320 | 325 | 580 | 575 | 155 | 68 | 43,5 | 6 | 340 | 573 | 5500 | 19900 | 550 |
