Подробная информация о продукте:
|
| Имя: | Установочный подшипник Однорядные цилиндрические роликоподшипники | Носить тип: | тип НУП |
|---|---|---|---|
| Базовая конструкция: | Фиксирующий подшипник | Количество свертывая строк элемента: | дизайн Одно-строки |
| Материал подшипника: | носить сталь | Материал клетки: | Сталь или пластик PA66 или обработанная латунь |
| Тип отверстия: | цилиндрический | Количество фланцев, наружное кольцо: | 2 |
| Количество фланцов, внутреннее кольцо: | 1 | Свободный фланец: | один Свободный фланец внутреннего кольца |
| Высокий свет: | цилиндрический размещая подшипник,Подшипник ролика строки прямой скважины одиночный,одиночный подшипник ролика NUP209E строки |
||

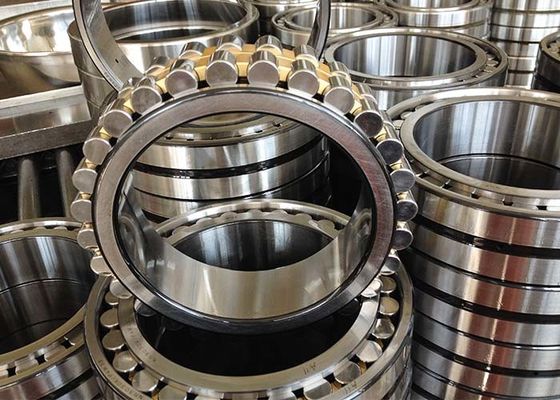

Размещать носящ скважину NUP209E цилиндрической строки подшипников ролика одиночной прямую

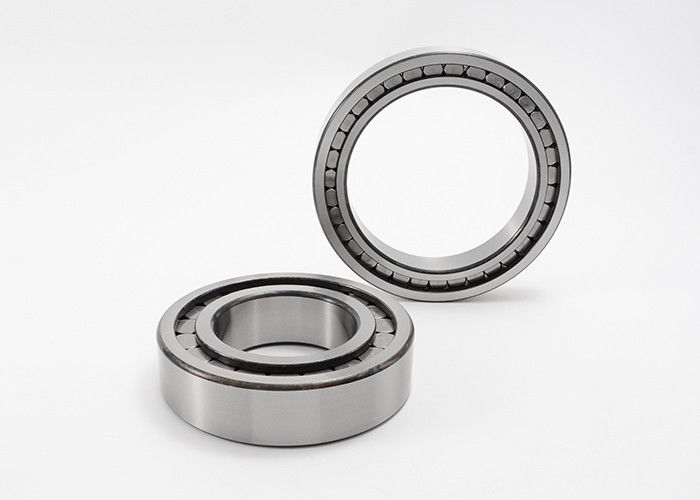

Подшипник ролика одиночной строки цилиндрический, с клеткой, устраивая подшипник, 2 нервюры на наружном кольце, 1 нервюре на внутреннем кольце, шайбе внутренней, типе дизайне нервюры NUP
Подшипники ролика одиночной строки цилиндрические конструированы для того чтобы приспособить высокие радиальные нагрузки в комбинации с быстрыми ходами. Иметь 2 объединенных фланца на наружном кольце и одном объединенном фланце и одном свободном кольце на внутреннем кольце, подшипниках фланца дизайна NUP может обнаружить местонахождение вал осев в обоих направлениях. Важная особенность сепарабольный дизайн, который облегчает установить и позволяет нося компоненты быть взаимообменянным.
Подшипник ролика дизайна NUP цилиндрический со съемным внутренним кольцом соответствующий для применений которые поддерживают высокие радиальные нагрузки. Этот подшипник ролика имеет зазор CN (нормальный) радиальный для применений и эксплуатационных режимов с нормальным валом и допуски расквартировывать где тепловое расширение нет фактора. Это одиночный подшипник ролика строки который поддерживает высокие радиальные нагрузки с низким трением. Съемное внутреннее кольцо в открытом подшипнике позволяет применению смазки. Этот подшипник ролика измерен в метрических блоках для взаимн соответствовать индустрии и последовательности частей.
Цилиндрические подшипники ролика использованы в применениях где высокие радиальные нагрузки присутствуют как в конвейерные ленты, тракторные двигатели, коробки оси железнодорожного автомобиля, и насосы грязи месторождения нефти, среди других.
Размещать носящ конструктивные требования скважины NUP цилиндрической строки подшипников ролика одиночной прямые:
| Носить код | Размеры | Масса | Оценки основной нагрузки | Ограничиваясь скорость | ||||||
| d | D | B | rsmin | D1 | Fw, Ew | динамика | статический | |||
| Cr | Cor | |||||||||
| mm | kg | KN | KN | rpm | ||||||
| NUP203E | 17 | 40 | 12 | 0,6 | 32,4 | 35,1 | 0,073 | 17,6 | 14,6 | 18000 |
| NUP204E | 20 | 47 | 14 | 1 | 38,8 | 26,5 | 0,119 | 27,5 | 24,5 | 16000 |
| NUP205E | 25 | 52 | 15 | 1 | 43,8 | 31,5 | 0,145 | 29 | 27,5 | 15000 |
| NUP206E | 30 | 62 | 16 | 1 | 52,5 | 37,5 | 0,219 | 39 | 37,5 | 12000 |
| NUP207E | 35 | 72 | 17 | 1,1 | 60,7 | 44 | 0,317 | 50 | 50 | 10000 |
| NUP208E | 40 | 80 | 18 | 1,1 | 67,9 | 49,5 | 0,399 | 53 | 53 | 9000 |
| NUP209E | 45 | 85 | 19 | 1,1 | 73 | 54,5 | 0,457 | 61 | 63 | 8500 |
| NUP210E | 50 | 90 | 20 | 1,1 | 78 | 59,5 | 0,517 | 64 | 68 | 8000 |
| NUP211E | 55 | 100 | 21 | 1,5 | 86,3 | 66 | 0,693 | 83 | 95 | 7000 |
| NUP212E | 60 | 110 | 22 | 1,5 | 95,7 | 72 | 0,909 | 95 | 1,4 | 6300 |
| NUP213E | 65 | 120 | 23 | 1,5 | 104 | 78,5 | 1,09 | 108 | 120 | 6000 |
| NUP214E | 70 | 125 | 24 | 1,5 | 109 | 83,5 | 1,2 | 120 | 137 | 5300 |
| NUP215E | 75 | 130 | 25 | 1,5 | 114 | 88,5 | 1,33 | 132 | 156 | 5300 |
| NUP216E | 80 | 140 | 26 | 2 | 123 | 95,3 | 1,62 | 140 | 170 | 4800 |
| NUP217E | 85 | 150 | 28 | 2 | 131 | 100,5 | 2,08 | 163 | 193 | 4500 |
| NUP218E | 90 | 160 | 30 | 2 | 140 | 107 | 2,46 | 183 | 216 | 4300 |
| NUP219E | 95 | 170 | 32 | 2,1 | 149 | 112,5 | 2,99 | 220 | 265 | 3800 |
| NUP220E | 100 | 180 | 34 | 2,1 | 157 | 119 | 3,61 | 250 | 3,5 | 3800 |
| NUP221E | 105 | 190 | 36 | 2,1 | 164 | 125 | 4,26 | 260 | 320 | 5600 |
| NUP222E | 110 | 200 | 38 | 2,1 | 174 | 132,5 | 5,02 | 290 | 365 | 3400 |
| NUP224E | 120 | 215 | 40 | 2,1 | 188 | 143,5 | 6,02 | 335 | 415 | 3200 |
| NUP226E | 130 | 230 | 40 | 3 | 202 | 153,5 | 6,74 | 360 | 450 | 3000 |
| NUP228E | 140 | 250 | 42 | 3 | 217 | 169 | 9,61 | 390 | 510 | 4800 |
| NUP230E | 150 | 270 | 45 | 3 | 234 | 182 | 12,4 | 440 | 585 | 4500 |
| NUP232E | 160 | 290 | 48 | 3 | 250 | 195 | 15,1 | 500 | 670 | 4300 |
| NUP234E | 170 | 310 | 52 | 4 | 268 | 207 | 18,6 | 585 | 780 | 3600 |
| NUP236E | 180 | 320 | 52 | 4 | 279 | 217 | 17,7 | 610 | 830 | 3600 |
| NUP238E | 190 | 340 | 55 | 4 | 295 | 230 | 23,5 | 680 | 930 | 3200 |
| NUP240E | 200 | 360 | 58 | 4 | 312 | 243 | 31,4 | 750 | 1040 | 3000 |
| NUP244E | 220 | 400 | 65 | 4 | 344 | 268 | 39,3 | 950 | 1320 | 2800 |
| NUP248E | 240 | 440 | 72 | 4 | 365 | 295 | 51,7 | 1140 | 1600 | 2600 |
| NUP252E | 260 | 480 | 80 | 5 | 397 | 320 | 72 | 1340 | 1900 | 2400 |
