Подробная информация о продукте:
|
| Имя: | Freewheels одна муфта шарика пути | Материал: | Высоколегированная сталь для подшипников |
|---|---|---|---|
| Свертывая тело: | Подшипники ролика | Число строк: | Двойной ряд |
| Направление загрузки: | Радиальный подшипник | Сферический: | Не-выравнивая подшипники |
| Отделенный: | Неразделенный | одна муфта пути: | Один подшипник муфты пути |
| Высокий свет: | Подшипник муфты пути GFK30 одно,freewheel один шарикоподшипник пути,радиальный один шарикоподшипник пути |
||

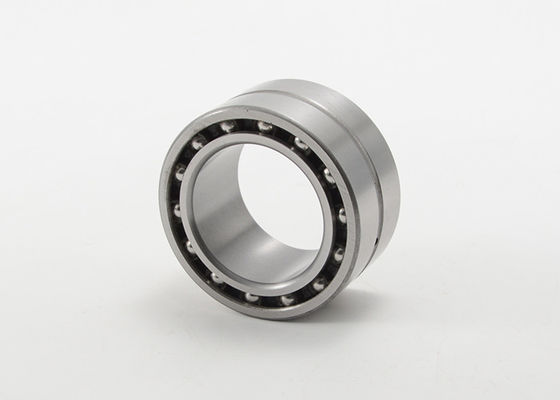

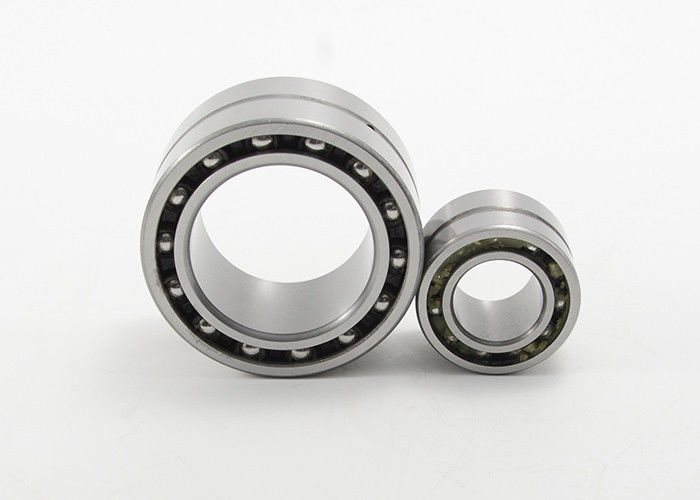

Freewheels один тип муфта GFK30 подшашки подшипников муфты шарика пути
Модельное GFK тип муфта подшашки интегрированная в шарикоподшипник 59 серий.
Этот дизайн обеспечивает высокую емкость вращающего момента для минимального внешнего диаметра.
Нося поддержанный тип, погруженный смазанный тавот.
Смазка ванны масла также возможна если первоначальный тавот сперва извлекается путем топить муфту с соответствующим растворителем.
Все, что угодно тип смазки, уплотнения должен быть обеспечен.
Передача вращающего момента должна быть обеспечена собранием пригонки прессы в твердое наружное снабжение жилищем с допуском R6, и на вал с допуском p5.
Полная пригонка прессы на GFK не должна превысить внутренний зазор для модели как перечислено во внутреннем столбце зазора.
Freewheels подшипники одной муфты шарика пути тип подшашки схватывает спецификации серии GFK:
| Тип | Размер | Overrunningspeeds | Использованный носящ серию | Оценка основной нагрузки | Размеры | Вес | |||||||
| Ролики | Шарики | Ролики | Шарики | ||||||||||
| dyn. | dyn. | stat. | stat. | ||||||||||
| d | TKN1) | nmax2) | nmax3) | C | C | C0 | C0 | D | L | r | |||
| mm | Nm | min-1 | min-1 | N | N | N | N | mm | mm | mm | kg | ||
| GFK20 | 20 | 51 | 5500 | 4000 | 5904 | 5600 | 4400 | 2900 | 2750 | 37 | 23 | 0,5 | 0,09 |
| GFK25 | 25 | 65 | 5300 | 3800 | 5905 | 6300 | 5300 | 3450 | 3350 | 42 | 23 | 0,5 | 0,11 |
| GFK30 | 30 | 95 | 5000 | 3500 | 5906 | 7700 | 5500 | 4600 | 3650 | 47 | 23 | 0,5 | 0,13 |
| GFK35 | 35 | 204 | 4600 | 3200 | 5907 | 8200 | 8500 | 5200 | 5700 | 55 | 27 | 1 | 0,2 |
| GFK40 | 40 | 315 | 4200 | 3000 | 5908 | 8650 | 9300 | 5750 | 6700 | 62 | 30 | 1 | 0,3 |
| GFK45 | 45 | 370 | 3800 | 2500 | 5909 | 9200 | 9700 | 6350 | 7300 | 68 | 30 | 1 | 0,34 |
| GFK50 | 50 | 460 | 3400 | 2200 | 5910 | 9650 | 10000 | 6950 | 7800 | 72 | 30 | 1 | 0,36 |
ПРИМЕЧАНИЯ:
1) Cmax =2.5 x TKN
2) Заскоки внутренней гонки
3) Заскоки внутренней гонки
Устанавливать пример
