Подробная информация о продукте:
|
| Имя: | Односторонние обжимные муфты | Материал: | Высоколегированная сталь для подшипников |
|---|---|---|---|
| Тип сцепления: | Муфта сцепления | Применение сцепления: | Поддержка, индексация, превышение |
| Дюйм - Метрическая: | Дюйм | Основной тип конструкции: | Узел фиксатора с двойной клеткой без внутреннего или внешнего кольца |
| Тип смазки: | предназначен для масляной смазки | Требуется опора подшипника: | Да |

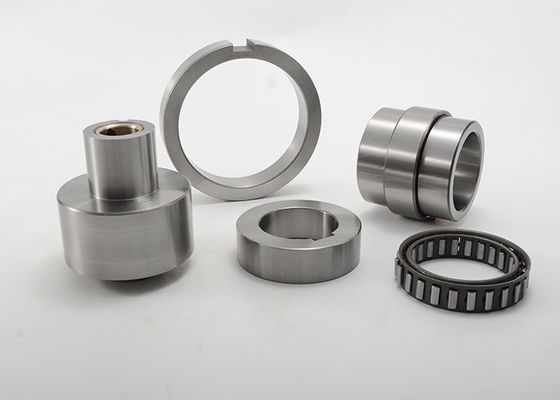

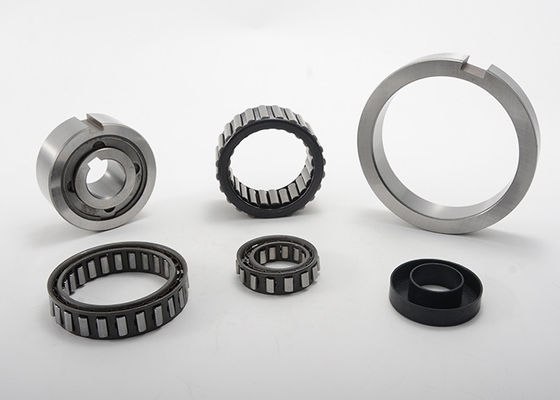

Носящ стальной путь подшашки одного муфты Freewheel клетка без внутренних или наружных гонок
Переливаться через край, индексируя, поддержка Backstopping внешняя нося требовал, муфты подшашки
Тип DC тип подшашки freewheel клетка без внутренних или наружных гонок. Его необходимо установить в дизайн предусматривая гонки, поддержку подшипника для осевого и радиальных нагрузок, смазку и герметизировать. Тип версия-N DC признавает все типы смазок в настоящее время используемых в оборудовании передачи энергии.
Допуск космоса подшашки необходимо превысить. Внутренние и наружные гонки и имеют минимальную простую ширину «e*», без любого гнезда, для обеспечения freewheel функции правильно как показано на следовать страницах.
Альтернативно, гонки можно сделать в случае если затвердетые стальные валы, или снабжения жилищем, к спецификации ниже. Поверхностная твердость законченной части должна быть HRC 60 до 62, для глубины минимума 0,6 mm.
Твердость ядра, который нужно быть HRC35 до 45.
Тип спецификации DC муфт подшашки:
| Размер | Переливаться через край скорости |
Øa +0,008 - 0 005 |
Øc ± 0 013 |
Космос подшашки | emin | Ødmin | Øbmax | Зажимы No.of | Подшашки No.of | Вес | ||
| TKN1 | nimax | Namax | mm | mm | mm | mm | mm | mm | ПК | ПК | kg | |
| Nm | min-1 | min-1 | ||||||||||
| DC2222G | 63 | 8600 | 4300 | 22,225 | 38,885 | 8,33 | 10 | 50 | 15 | - | 12 | 0,03 |
| DC2776 | 119 | 6900 | 3400 | 27,762 | 44,422 | 8,33 | 14 | 58 | 18 | - | 14 | 0,055 |
| DC3034 | 124 | 6300 | 3100 | 30,340 | 47,000 | 8,33 | 14 | 62 | 20 | - | 14 | 0,06 |
| DC3175 (3C) | 159 | 6000 | 3000 | 31,750 | 48,410 | 8,33 | 14 | 63 | 24 | 3 | 16 | 0,06 |
| DC3809A | 275 | 5000 | 2500 | 38,092 | 54,752 | 8,33 | 16 | 71 | 29 | - | 18 | 0,085 |
| DC4127 (3C) | 224 | 4600 | 2300 | 41,275 | 57,935 | 8,33 | 14 | 75 | 32 | 3 | 18 | 0,09 |
| DC4445A | 363 | 4300 | 2100 | 44,450 | 61,110 | 8,33 | 16 | 79 | 34 | - | 20 | 0,095 |
| DC4972 (4C) | 306 | 3800 | 1900 | 49,721 | 66,381 | 8,33 | 14 | 86 | 38 | 4 | 22 | 0,1 |
| DC5476A | 525 | 3500 | 1700 | 54,765 | 71,425 | 8,33 | 16 | 92 | 42 | - | 24 | 0,11 |
| DC5476A (4C) | 525 | 3500 | 1700 | 54,765 | 71,425 | 8,33 | 16 | 92 | 42 | 4 | 24 | 0,13 |
| DC5476B (4C) | 769 | 3500 | 1700 | 54,765 | 71,425 | 8,33 | 21 | 92 | 42 | 4 | 24 | 0,18 |
| DC5476C (4C) | 990 | 3500 | 1700 | 54,765 | 71,425 | 8,33 | 25 | 92 | 42 | 4 | 24 | 0,2 |
| DC5776A | 604 | 3300 | 1600 | 57,760 | 74,42 | 8,33 | 16 | 98 | 44 | - | 26 | 0,11 |
| DC6334B | 806 | 3000 | 1500 | 63,340 | 80,000 | 8,33 | 21 | 104 | 50 | - | 26 | 0,175 |
| DC7221 (5C) | 675 | 2600 | 1300 | 72,217 | 88,877 | 8,33 | 14 | 115 | 56 | 5 | 30 | 0,14 |
| DC7221B | 1279 | 2600 | 1300 | 72,217 | 88,877 | 8,33 | 21 | 115 | 56 | - | 30 | 0,185 |
| DC7221B (5C) | 1279 | 2600 | 1300 | 72,217 | 88,877 | 8,33 | 21 | 115 | 56 | 5 | 30 | 0,21 |
| DC7969C (5C) | 2038 | 2400 | 1200 | 79,698 | 96,358 | 8,33 | 25 | 124 | 61 | 5 | 34 | 0,28 |
| DC8334C | 2055 | 2300 | 1100 | 83,340 | 100,000 | 8,33 | 25 | 132 | 65 | - | 34 | 0,27 |
| DC8729A | 1250 | 2200 | 1100 | 87,290 | 103,96 | 8,33 | 16 | 134 | 67 | - | 34 | 0,165 |
| DC10323A (3C) * | 1612 | 1800 | 900 | 103,231 ** | 119,89 | 8,33 | 16 | 155 | 80 | 3 | 40 | 0,205 |
| DC12334C* | 4800 | 1500 | 750 | 123,34 ** | 140,000 | 8,33 | 25 | 184 | 96 | - | 50 | 0,4 |
| DC12388C (11C) | 4875 | 1500 | 750 | 123,881 | 142,88 | 9,5 | 25 | 196 | 96 | 11 | 44 | 0,4 |
ПРИМЕЧАНИЯ:
1) Tmax =2.5 x TKN
2) Заскоки внутренней гонки
3) Заскоки внутренней гонки
**) Расширение допуска к ± 0 013
4) Другие подгонянные размеры доступны.
5) Номер прокладки сопротивления и зажимы подгоняны.
Устанавливать пример
