Подробная информация о продукте:
|
| Имя: | Элементы муфты подшашки со шпангоутами | Материал колец: | Носить стальной, затвердетый и земной |
|---|---|---|---|
| Внутреннее кольцо: | Нажмите Fit | Внешнее кольцо: | Нажмите Fit |
| Ограничения: | Freewheel элемент вставки муфты требует осевых ограничений на обеих сторонах. | Допуски установки: | Допуск h5 вала; Расквартировывать допуск H6 |
| Смазка: | Поставленный с защитой от коррозии. Оперативный тавот заполняя по запросу. | Рабочая температура: | максимальное 120°C |
| Высокий свет: | Носить пути муфты подшашки одного FE 400,подшашка нося 10mm,подшашка нося 60mm |
||

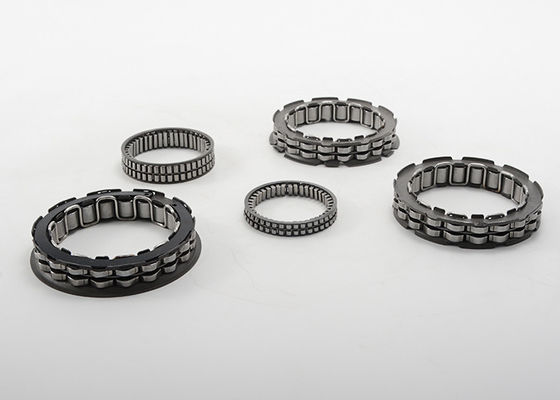

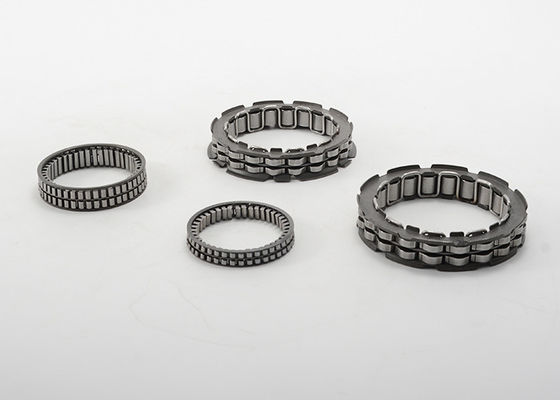

Freewheel элементы вставки муфты подшашки с FE шпангоутов 400 серий
Большой для больших количеств и применений которым не нужна встроенная поддержка шарикоподшипника
Если вам нужны большое количество муфт подшашки, то имейте плотные стоить ограничения но не смогите пожертвовать требования к вращающего момента, тогда наши серии 400 элементов муфты подшашки хорошая пригонка для ваших потребностей.
Серия 400 самых интересных продукта:
Наши элементы муфты подшашки готовы установить на вале и могут быть использованы для переливаться через край, backstopping, или индицирования.
Они состоят из клетки, подшашек и весны. Весна конструирована для того чтобы держать подшашки в контакте с валом и снабжением жилищем.
Подобный FE 400 серий но конструированы с затвердетыми & земными кольцами гонки которые помещать прессы в вал и жилищная единица. Используйте эту серию если не затвердеты и не смолоты ваши вал и снабжение жилищем.
Freewheel элементы вставки муфты подшашки с FE шпангоутов спецификации 400 серий:
| Обозначение | Размеры | Вращающий момент | Скорость холостого хода | Оценка основной нагрузки | Вес | Деталь нет. | |||||
| d | D | W | Tnom | nmax | C dyn. | Stat Co. | |||||
| Тип шарика | Тип ролика | Тип шарика | Тип ролика | ||||||||
| [mm] | [mm] | [mm] | [Nm] | [rpm] | N | N | N | N | [kg] | ||
| FR 422 M | 10 | 26 | 12 | 60 | 10 100 | 4 935 | 4 960 | 2 285 | 3 500 | 0,03 | 300587 |
| FR 422 Z | 10 | 26 | 12 | 53 | 10 100 | 0,03 | 300588 | ||||
| FR 427 M | 15 | 31 | 12 | 92 | 7 400 | 6 080 | 6 350 | 2 785 | 5 110 | 0,04 | 300591 |
| FR 427 Z | 15 | 31 | 12 | 83 | 7 400 | 0,04 | 300592 | ||||
| FR 432 M | 20 | 36 | 12 | 128 | 5 900 | 6 555 | 6 710 | 3 175 | 5 790 | 0,05 | 300593 |
| FR 432 Z | 20 | 36 | 12 | 117 | 5 900 | 0,05 | 300594 | ||||
| FR 437 M | 25 | 41 | 12 | 169 | 4 800 | 7 325 | 7 400 | 3 870 | 6 920 | 0,06 | 300595 |
| FR 437 Z | 25 | 41 | 12 | 154 | 4 800 | 0,06 | 300598 | ||||
| FR 442 M | 30 | 46 | 12 | 212 | 4 200 | 7 980 | 8 410 | 4 570 | 8 560 | 0,07 | 300599 |
| FR 442 Z | 30 | 46 | 12 | 198 | 4 200 | 0,07 | 300600 | ||||
| FR 448 M | 35 | 53 | 12 | 272 | 4 300 | 0,09 | 300602 | ||||
| FR 448 Z | 35 | 53 | 12 | 248 | 4 300 | 0,09 | 300603 | ||||
| FR 453 M | 40 | 58 | 12 | 321 | 3 400 | 8 690 | 9 460 | 5 640 | 10 860 | o.io | 300605 |
| FR 453 Z | 40 | 58 | 12 | 294 | 3 400 | o.io | 300606 | ||||
| FR 463 M | 50 | 68 | 12 | 427 | 2 900 | 9 295 | 10 730 | 6 700 | 13 650 | 0,12 | 300608 |
| FR 463 Z | 50 | 68 | 12 | 394 | 2 900 | 0,12 | 300610 | ||||
| FR 473 M | 60 | 78 | 12 | 539 | 2 500 | 9 535 | 11 590 | 7 420 | 15 910 | 0,14 | 300611 |
| FR 473 Z | 60 | 78 | 12 | 496 | 2 500 | 0,14 | 300613 | ||||
Примечание:
1) Определенный номинальный вращающий момент основан на достаточной жесткости сопрягая частей.
2) Стрелка на внутренних шоу кольца: бездельничая направление наружного кольца = запирающ направление внутреннего кольца.
3) скорость вращения n = скорость элемента вставки своиственная.
