Подробная информация о продукте:
|
| Имя: | Freewheel элемент вставки муфты | Материал колец: | Носить стальной, затвердетый и земной |
|---|---|---|---|
| Внутреннее кольцо: | Шпоночное соединение согласно с DIN 6885 | Внешнее кольцо: | Нажмите Fit |
| весна: | Z (напряжение) | С затвердетыми стальными кольцами: | Да |
| С внутренним шпоночным соединением кольца: | Да | Допуск вала: | k5 |
| Расквартировывать допуск: | H6 | Вал & снабжение жилищем скашивают: | 1mm x 15° |
| Рабочая температура: | максимальное 140°C | Смазка: | Смазка масла или тавота. Поставленный с защитой от коррозии. Оперативный тавот заполняя по запросу. |
| Высокий свет: | 12mm один подшипник муфты пути,затвердетый одному подшипнику муфты пути,одна подшашка FRN 442 z пути |
||

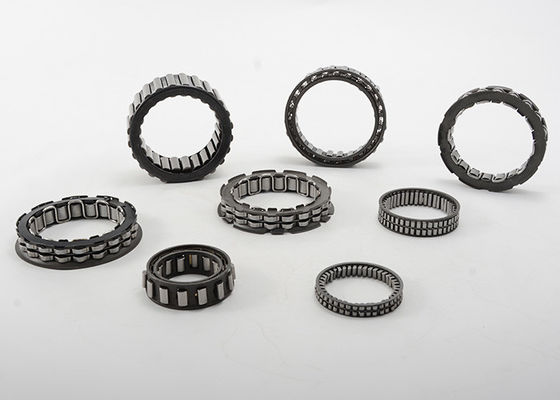

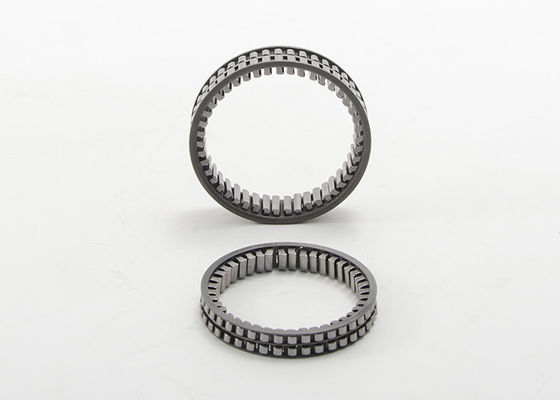

Тип подшашки Freewheel муфты вводит путь элемента одного нося с кольцами FRN 442 z
Серии FR и FRN состоят из a freewheel элемент вставки муфты и затвердетые и земные толкнутые кольца.
Серия: FRN
Компоненты:
Элемент вставки
FE 400 Z/FE 400 M
С кольцами Raceway
Внутреннее шпоночное соединение кольца
Наружная пригонка прессы кольца
Смазка:
Масло или тавот
Ширина:
12 mm
Рабочая температура:
максимальное 140°C
Более высокий temp. по запросу
Тип подшашки Freewheel муфты вводит элемент со спецификациями серии колец FRN:
| FRN 400+ | FN 400 | FND 400 | Размеры | Вращающий момент | Муфта скорости холостого хода | Оценка основной нагрузки | ||||
| d | D | nmax | C dyn. | Stat Co. | ||||||
| Тип шарика | Тип ролика | Тип шарика | Тип ролика | |||||||
| Номер детали |
[mm] [дюйм] |
[mm] [дюйм] |
[Nm] | [rpm] |
[N] [lb] |
[N] [lb] |
[N] [lb] |
[N] [lb] |
||
| FRN 427 |
10 .3937 |
31 1,2205 |
80 | 4 400 | ||||||
| FRN 427 Z | 66 | |||||||||
| FRN 432 |
12 .4724 |
36 1,4173 |
116 | 3 700 | ||||||
| FRN 432 Z | 97 | |||||||||
| FRN 437 | FN 437 | FND 437 |
15 .5906 |
41 1,6142 |
158 |
3 200 * (1 700) |
7 325 1 646 |
7 400 1 663 |
3 870 870 |
6 920 1 555 |
| FRN 437 Z | FN 437 Z | FND 437 Z | 137 | |||||||
| FRN 442 | FN 442 | FND 442 |
20 .7874 |
46 1,8110 |
207 |
2 800 * (1 500) |
7 980 1 793 |
8 410 1 890 |
4 570 1 027 |
8 560 1 924 |
| FRN 442 Z | FN 442 Z | FND 442 Z | 178 | |||||||
| FRN 453 | FN 453 | FND 453 |
25 .9843 |
58 2,2835 |
333 |
2 200 * (1 200) |
8 690 1 953 |
9 460 2 126 |
5 640 1 267 |
10 860 2 441 |
| FRN 453 Z | FN 453 Z | FND 453 Z | 281 | |||||||
| FRN 459 | FN 459 | FND 459 |
30 1,1811 |
64 2,5197 |
414 |
2 000 * (1 100) |
8 805 1 979 |
10 560 2 373 |
6 010 1 351 |
13 050 2 933 |
| FRN 459 Z | FN 459 Z | FND 459 Z | 357 | |||||||
| FRN 463 |
35 1,3780 |
68 2,6772 |
472 | 1 900 | ||||||
| FRN 463 Z | 407 | |||||||||
| FRN 470 | FN 470 | FND 470 |
40 1,5748 |
75 2,9528 |
583 |
1 700 * (1 000) |
9 645 2 168 |
11 690 2 627 |
7 405 1 664 |
15 870 3 566 |
| FRN 470 Z | FN 470 Z | FND 470 Z | 502 | |||||||
| FRN 473 |
45 1,7717 |
78 3,0709 |
633 | 1 600 | ||||||
| FRN 473 Z | 545 | |||||||||
Примечание:
1) Емкости нагрузки «c» и «C0» инвалидны для серии FR400!
2) Максимальный радиальный зазор на FR 400 серий в ожидании применения 0.02mm.
3) стрелка на внутренних шоу кольца: бездельничая направление наружного кольца = запирающ направление внутреннего кольца.
4) *Idling скорость для серии FND.
