Подробная информация о продукте:
|
| Имя: | Слот отвертки толкателя клапана серии дюйма тяжелого стержня цилиндрический | Материал: | Носить сталь/нержавеющую сталь |
|---|---|---|---|
| Особенность установки: | Слот отвертки | Диапазон размеров: | Серия дюйма (O.D. В дюймах) |
| Основной тип конструкции: | цилиндрический | Роликовые элементы: | Полнокомплектные игольчатые ролики |
| Тип стержня: | Тяжелый стержень | Тип уплотнения: | Sealed/No герметизирует подгонянный |
| Положение отверстия смазки: | Сторона стержня | Поверхностный финиш: | Черный финиш окиси |
| Высокий свет: | Цилиндрический тип толкатель клапана стержня,Обейте тип нержавеющую сталь толкателя клапана,Следующий вала с кулачками слота отвертки |
||

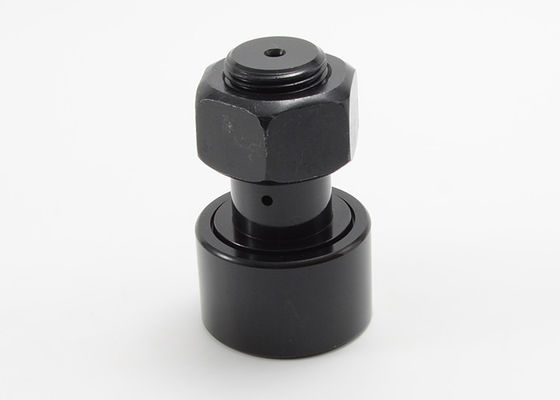

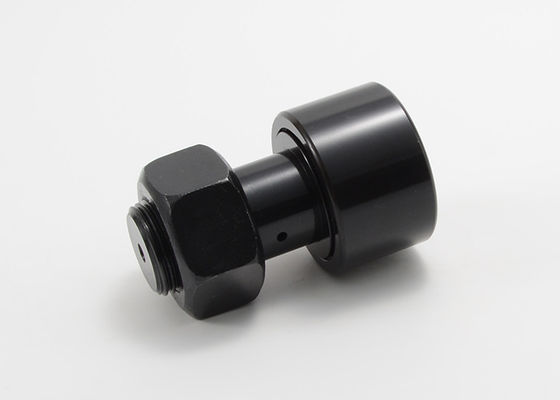

Слот CFH 1 отвертки толкателя клапана дюйма тяжелого стержня цилиндрический 1/8 CFH 1 1/2 CFH 2
Слот CFH 1 отвертки толкателя клапана дюйма тяжелого стержня цилиндрический 1/8 CFH 1 1/2 CFH 2
Конструировал увеличить предпочитаемое движение с твердой, последовательной конструкцией. Толкатели клапана отличают простым и низким профилем трением для того чтобы преобразовать роторное движение в линейное движение с низкими требованиями к смазки.
MOUETTE конструирует, изготовляет и запасает полную строку толкателей клапана для промышленных применений, включая механические инструменты, промышленные роботы, продукцию электронных частей, оборудование автоматизации работы офиса и жесткие окружающие среды которые требуют увеличенной коррозионной устойчивости.
MOUETTE делает:
· Стандартные и изготовленные на заказ варианты включая размеры, материалы, и дизайны.
· Оптимизированные raceways для улучшенного распределения стресса контакта.
· Гибкость высокой точности для различных применений.
· Переменные клетки, экраны, уплотнения, и наружные дизайны кольца
· Доступный как отверстие мини, стандартных, эксцентричных, наговора, слот отвертки, и с толкнутыми дисками.
· Простая установка используя гнезда или отвертки.
Установка толкателя клапана дюйма тяжелого стержня цилиндрическая спецификациями слота отвертки:
| Распечатанный | Загерметизированный | Dia ролика. (RD) | Ширина ролика (w) | Dia стержня. (SD) | Длина стержня (SL) | Длина Минимальн Продевать нитку (TL) | Точное THR'DS. |
| CFH 1/2 | CFH 1/2 S | .500 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
| CFH 9/16 | CFH 9/16 S | .5625 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
| CFH 5/8 | CFH 5/8 S | .625 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
| CFH 11/16 | CFH 11/16 S | .6875 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
| CFH 3/4 | CFH 3/4 S | .750 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
| CFH 7/8 | CFH 7/8 S | .875 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
| CFH 1 | CFH 1 S | 1,000 | .625 | .625 | 1 | 1/2 | 5/8-18 |
| CFH 1 1/8 | CFH 1 1/8 S | 1,125 | .625 | .625 | 1 | 1/2 | 5/8-18 |
| CFH 1 1/4 | CFH 1 1/4 S | 1,250 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| CFH 1 3/8 | CFH 1 3/8 S | 1,375 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| CFH 1 1/2 | CFH 1 1/2 S | 1,500 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
| CFH 1 5/8 | CFH 1 5/8 S | 1,625 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
| CFH 1 3/4 | CFH 1 3/4 S | 1,750 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 |
| CFH 1 7/8 | CFH 1 7/8 S | 1,875 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 |
| CFH 2 | CFH 2 S | 2,000 | 1,250 | 1,125 | 2 | 1 | 1 1/8-12 |
| CFH 2 1/4 | CFH 2 1/4 S | 2,250 | 1,250 | 1,125 | 2 | 1 | 1 1/8-12 |
| CFH 2 1/2 | CFH 2 1/2 S | 2,500 | 1,500 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| CFH 2 3/4 | CFH 2 3/4 S | 2,750 | 1,500 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| CFH 3 | CFH 3 S | 3,000 | 1,750 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
| CFH 3 1/4 | CFH 3 1/4 S | 3,250 | 1,750 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
| CFH 3 1/2 | CFH 3 1/2 S | 3,500 | 2,000 | 1,750 | 2 3/4 | 1 3/8 | 1 3/4-12 |
| CFH 4 | CFH 4 S | 4,000 | 2,250 | 2,000 | 3 1/2 | 1 1/2 | 2-12 |
| - | CFH 5 S | 5,000 | 2,750 | 2,500 | 5 1/16 | 2 9/16 | 2 1/2-12 |
| - | CFH 6 S | 6,000 | 3,250 | 3,000 | 6 | 3 | 3-12 |
| - | CFH 7 S | 7,000 | 3,750 | 3,500 | 7 11/16 | 4 1/8 | 3 1/2-4 |
| Распечатанный | Загерметизированный | Отверстие масла | LUB. ПРИСПОСАБЛИВАЯ РАЗМЕР (F) | Recom. Зажимающ вращающий момент (LBS.) | Оценка основной нагрузки | ||
| Центр отверстия (HC) | Dia отверстия. (HD) | Максимальн Статическ Емкость (LBS.) | Максимальн Dyn. Емкость (LBS.) | ||||
| CFH 1/2 | CFH 1/2 S | - | - | 1/8 | 35 | 1580 | 680 |
| CFH 9/16 | CFH 9/16 S | - | - | 1/8 | 35 | 1580 | 680 |
| CFH 5/8 | CFH 5/8 S | - | - | 1/8 | 90 | 2480 | 955 |
| CFH 11/16 | CFH 11/16 S | - | - | 1/8 | 90 | 2480 | 955 |
| CFH 3/4 | CFH 3/4 S | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| CFH 7/8 | CFH 7/8 S | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| CFH 1 | CFH 1 S | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CFH 1 1/8 | CFH 1 1/8 S | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CFH 1 1/4 | CFH 1 1/4 S | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CFH 1 3/8 | CFH 1 3/8 S | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CFH 1 1/2 | CFH 1 1/2 S | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| CFH 1 5/8 | CFH 1 5/8 S | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| CFH 1 3/4 | CFH 1 3/4 S | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| CFH 1 7/8 | CFH 1 7/8 S | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| CFH 2 | CFH 2 S | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| CFH 2 1/4 | CFH 2 1/4 S | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| CFH 2 1/2 | CFH 2 1/2 S | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| CFH 2 3/4 | CFH 2 3/4 S | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| CFH 3 | CFH 3 S | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CFH 3 1/4 | CFH 3 1/4 S | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CFH 3 1/2 | CFH 3 1/2 S | 11/16 | 1/8 | 1/4 | 5000 | 63250 | 22800 |
| CFH 4 | CFH 4 S | 3/4 | 1/8 | 1/4 | 5000 | 89540 | 29985 |
| - | CFH 5 S | 7/8 | 3/16 | 1/4" NPT | 5000 | 135900 | 46575 |
| - | CFH 6 S | 1 | 3/16 | 1/4" NPT | 5000 | 160900 | 60000 |
| - | CFH 7 S | 1 1/4 | 3/16 | 1/4" NPT | 5000 | 213860 | 75380 |
