Подробная информация о продукте:
|
| Имя: | Тяжелым увенчанный стержнем слот отвертки толкателя клапана дюйма | Материал: | Высоко-сплав нося сталь |
|---|---|---|---|
| Способ монтажа: | Тип стержня слота отвертки тяжелый | Диапазон размеров: | Дюйм |
| O.D. Конфигурация: | Увенчанный | Роликовые элементы: | Полнокомплектные игольчатые ролики |
| Тип стержня: | Тяжелый стержень | Тип уплотнения: | Стандартный (загерметизированное/распечатанное подгонянное)/ |
| Положение отверстия смазки: | Сторона стержня | Поверхностный финиш: | Черный финиш окиси |
| Высокий свет: | тяжелый тип толкатель клапана стержня,Тип слот стержня отвертки толкателя клапана,увенчанный толкатель клапана стержня |
||

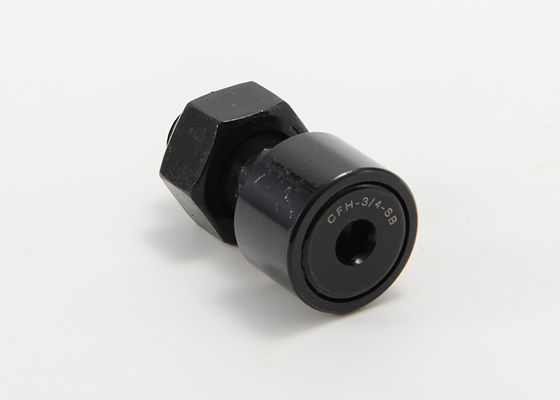

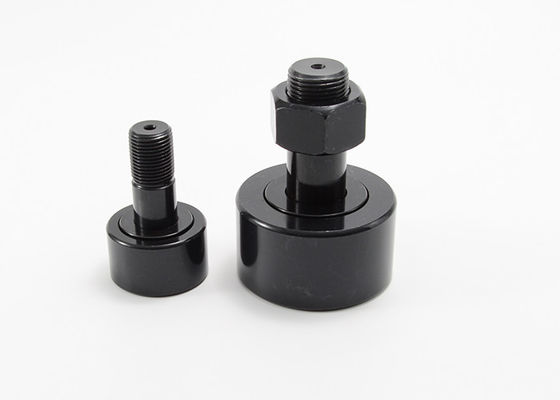

Тяжелым слот увенчанный стержнем дюйма толкателя клапана отвертки CCFH 1 s CCFH 1 1/4 s
MOUETTE конструирует, изготовляет и запасает полную строку толкателей клапана для промышленных применений, включая механические инструменты, промышленные роботы, продукцию электронных частей, оборудование автоматизации работы офиса и жесткие окружающие среды которые требуют увеличенной коррозионной устойчивости. Толкатели клапана и ролики следа снабжают антифрикционные решения для переводить вращение линейное движение или поддерживать любые чистые радиальное или комбинацию толкнул нагрузки в зависимости от свертывая типов элементов.
Толкатели клапана нержавеющей стали запланировали жесткие окружающие среды которые требуют увеличенной коррозионной устойчивости. Превосходный выбор для на открытом воздухе пользы или для применений как производственные объекты производства продуктов питания которые требуют частых мытья-вниз и чистки.
Тяжелым увенчанные стержнем спецификации толкателя клапана дюйма:
| Распечатанный | Загерметизированный | Dia ролика. (RD) | Ширина ролика (w) | Dia стержня. (SD) | Длина стержня (SL) | Длина Минимальн Продевать нитку (TL) | Точное THR'DS. |
| CCFH 1/2 | CCFH 1/2 S | .500 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
| CCFH 9/16 | CCFH 9/16 S | .5625 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
| CCFH 5/8 | CCFH 5/8 S | .625 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
| CCFH 11/16 | CCFH 11/16 S | .6875 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
| CCFH 3/4 | CCFH 3/4 S | .750 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
| CCFH 7/8 | CCFH 7/8 S | .875 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
| CCFH 1 | CCFH 1 S | 1,000 | .625 | .625 | 1 | 1/2 | 5/8-18 |
| CCFH 1 1/8 | CCFH 1 1/8 S | 1,125 | .625 | .625 | 1 | 1/2 | 5/8-18 |
| CCFH 1 1/4 | CCFH 1 1/4 S | 1,250 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| CCFH 1 3/8 | CCFH 1 3/8 S | 1,375 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| CCFH 1 1/2 | CCFH 1 1/2 S | 1,500 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
| CCFH 1 5/8 | CCFH 1 5/8 S | 1,625 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
| CCFH 1 3/4 | CCFH 1 3/4 S | 1,750 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 |
| CCFH 1 7/8 | CCFH 1 7/8 S | 1,875 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 |
| CCFH 2 | CCFH 2 S | 2,000 | 1,250 | 1,125 | 2 | 1 | 1 1/8-12 |
| CCFH 2 1/4 | CCFH 2 1/4 S | 2,250 | 1,250 | 1,125 | 2 | 1 | 1 1/8-12 |
| CCFH 2 1/2 | CCFH 2 1/2 S | 2,500 | 1,500 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| CCFH 2 3/4 | CCFH 2 3/4 S | 2,750 | 1,500 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| CCFH 3 | CCFH 3 S | 3,000 | 1,750 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
| CCFH 3 1/4 | CCFH 3 1/4 S | 3,250 | 1,750 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
| CCFH 3 1/2 | CCFH 3 1/2 S | 3,500 | 2,000 | 1,750 | 2 3/4 | 1 3/8 | 1 3/4-12 |
| CCFH 4 | CCFH 4 S | 4,000 | 2,250 | 2,000 | 3 1/2 | 1 1/2 | 2-12 |
| - | CCFH 5 S | 5,000 | 2,750 | 2,500 | 5 1/16 | 2 9/16 | 2 1/2-12 |
| - | CCFH 6 S | 6,000 | 3,250 | 3,000 | 6 | 3 | 3-12 |
| - | CCFH 7 S | 7,000 | 3,750 | 3,500 | 7 11/16 | 4 1/8 | 3 1/2-4 |
| Распечатанный | Загерметизированный | Отверстие масла | LUB. ПРИСПОСАБЛИВАЯ РАЗМЕР (F) | Recom. Зажимающ вращающий момент (LBS.) | Оценка основной нагрузки | ||
| Центр отверстия (HC) | Dia отверстия. (HD) | Максимальн Статическ Емкость (LBS.) | Максимальн Dyn. Емкость (LBS.) | ||||
| CCFH 1/2 | CCFH 1/2 S | - | - | 1/8 | 35 | 1580 | 680 |
| CCFH 9/16 | CCFH 9/16 S | - | - | 1/8 | 35 | 1580 | 680 |
| CCFH 5/8 | CCFH 5/8 S | - | - | 1/8 | 90 | 2480 | 955 |
| CCFH 11/16 | CCFH 11/16 S | - | - | 1/8 | 90 | 2480 | 955 |
| CCFH 3/4 | CCFH 3/4 S | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| CCFH 7/8 | CCFH 7/8 S | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| CCFH 1 | CCFH 1 S | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CCFH 1 1/8 | CCFH 1 1/8 S | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CCFH 1 1/4 | CCFH 1 1/4 S | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CCFH 1 3/8 | CCFH 1 3/8 S | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CCFH 1 1/2 | CCFH 1 1/2 S | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| CCFH 1 5/8 | CCFH 1 5/8 S | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| CCFH 1 3/4 | CCFH 1 3/4 S | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| CCFH 1 7/8 | CCFH 1 7/8 S | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| CCFH 2 | CCFH 2 S | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| CCFH 2 1/4 | CCFH 2 1/4 S | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| CCFH 2 1/2 | CCFH 2 1/2 S | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| CCFH 2 3/4 | CCFH 2 3/4 S | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| CCFH 3 | CCFH 3 S | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CCFH 3 1/4 | CCFH 3 1/4 S | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CCFH 3 1/2 | CCFH 3 1/2 S | 11/16 | 1/8 | 1/4 | 5000 | 63250 | 22800 |
| CCFH 4 | CCFH 4 S | 3/4 | 1/8 | 1/4 | 5000 | 89540 | 29985 |
| - | CCFH 5 S | 7/8 | 3/16 | 1/4" NPT | 5000 | 135900 | 46575 |
| - | CCFH 6 S | 1 | 3/16 | 1/4" NPT | 5000 | 160900 | 60000 |
| - | CCFH 7 S | 1 1/4 | 3/16 | 1/4" NPT | 5000 | 213860 | 75380 |
