Подробная информация о продукте:
|
| Имя: | Цилиндрический слот отвертки толкателя клапана стержня дюйма | Материал: | Высоко-сплав нося качественную сталь/нержавеющую сталь |
|---|---|---|---|
| Особенность установки: | Тип стержня слота отвертки | Поверхностный финиш: | Черный финиш окиси |
| Размер: | Дюйм | Основной тип конструкции: | Цилиндрический внешний диаметр |
| Роликовые элементы: | Полнокомплектные игольчатые ролики | Системная конфигурация: | С эксцентричной втулкой |
| Тип уплотнения: | Sealed/No герметизирует подгонянный | Смазка: | Тавот раковины 3# |
| Высокий свет: | mcgill обивает тип толкатель клапана,цилиндрический толкатель клапана загерметизировал,толкатель клапана полного дополнения цилиндрический |
||

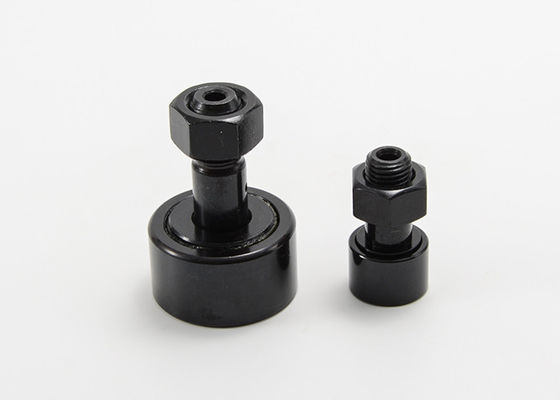

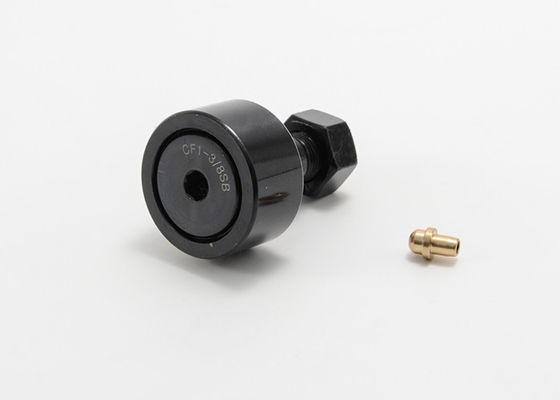

Слот отвертки толкателя клапана стержня дюйма McGill цилиндрический загерметизировал CFE 1/2 s
Unmounted нося собрание состоит из затвердетых raceways земли точности внутренних и наружных. Они также имеют любые полное дополнение или отделенную иглу, сплющенный шарик, или цилиндрические свертывая элементы построенные с интегрированным стержнем. Тяжелые версии стержня для тяжелых грузов, загрузки удара и применений требуя минимального отклонения. За исключением диаметра стержня и дизайна замыкающей плиты, стандарт и тяжелые версии стержня виртуально идентичны.
MOUETTE конструирует и изготовляет полную строку толкателей клапана для промышленных применений, включая механические инструменты, промышленные роботы, продукцию электронных частей, оборудование автоматизации работы офиса и жесткие окружающие среды которые требуют увеличенной коррозионной устойчивости. Толкатели клапана и ролики следа снабжают антифрикционные решения для переводить вращение линейное движение или поддерживать любые чистые радиальное или комбинацию толкнул нагрузки в зависимости от свертывая типов элементов.
Толкатели клапана нержавеющей стали запланировали жесткие окружающие среды которые требуют увеличенной коррозионной устойчивости. Превосходный выбор для на открытом воздухе пользы или для применений как производственные объекты производства продуктов питания которые требуют частых мытья-вниз и чистки. Mouette предлагает больше таблиц взаимообмена, как подшипники толкателя клапана mcgill, толкатель клапана iko, толкатель клапана skf, толкатель клапана ina, толкатель клапана rbc, толкатели клапана кузнца, и толкатель клапана nsk.
Цилиндрическая отвертка толкателя клапана стержня дюйма прорезает спецификации серии CFE:
| Распечатанный | Загерметизированный | Dia ролика. (RD) | Ширина ролика (w) | Эксцентричная длина Буша (g) | Эксцентричный Dia Буша. (BD) | Длина стержня (SL) | Длина Минимальн Продевать нитку (TL) | Точное THR'DS. | ECC. |
| CFE 1/2 | CFE 1/2 S | .500 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 | .010 |
| CFE 9/16 | CFE 9/16 S | .5625 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 | .010 |
| CFE 5/8 | CFE 5/8 S | .625 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 | .015 |
| CFE 11/16 | CFE 11/16 S | .6875 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 | .015 |
| CFE 3/4 | CFE 3/4 S | .750 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 | .015 |
| CFE 7/8 | CFE 7/8 S | .875 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 | .015 |
| CFE 1 | CFE 1 S | 1,000 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 | .030 |
| CFE 1 1/8 | CFE 1 1/8 S | 1,125 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 | .030 |
| CFE 1 1/4 | CFE 1 1/4 S | 1,250 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 | .030 |
| CFE 1 3/8 | CFE 1 3/8 S | 1,375 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 | .030 |
| CFE 1 1/2 | CFE 1 1/2 S | 1,500 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 | .030 |
| CFE 1 5/8 | CFE 1 5/8 S | 1,625 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 | .030 |
| CFE 1 3/4 | CFE 1 3/4 S | 1,750 | 1,000 | .875 | 1,000 | 1 3/4 | 7/8 | 3/4-16 | .030 |
| CFE 1 7/8 | CFE 1 7/8 S | 1,875 | 1,000 | .875 | 1,000 | 1 3/4 | 7/8 | 3/4-16 | .030 |
| CFE 2 | CFE 2 S | 2,000 | 1,250 | 1,000 | 1,187 | 2 | 1 | 7/8-14 | .030 |
| CFE 2 1/4 | CFE 2 1/4 S | 2,250 | 1,250 | 1,000 | 1,187 | 2 | 1 | 7/8-14 | .030 |
| CFE 2 1/2 | CFE 2 1/2 S | 2,500 | 1,500 | 1,125 | 1,375 | 2 1/4 | 1 1/8 | 1-14 | .030 |
| CFE 2 3/4 | CFE 2 3/4 S | 2,750 | 1,500 | 1,125 | 1,375 | 2 1/4 | 1 1/8 | 1-14 | .030 |
| CFE 3 | CFE 3 S | 3,000 | 1,750 | 1,250 | 1,750 | 2 1/2 | 1 1/4 | 1 1/4-12 | .060 |
| CFE 3 1/4 | CFE 3 1/4 S | 3,250 | 1,750 | 1,250 | 1,750 | 2 1/2 | 1 1/4 | 1 1/4-12 | .060 |
| CFE 3 1/2 | CFE 3 1/2 S | 3,500 | 2,000 | 1,375 | 1,812 | 2 3/4 | 1 3/8 | 1 3/8-12 | .060 |
| CFE 4 | CFE 4 S | 4,000 | 2,250 | 2,000 | 2,000 | 3 1/2 | 1 1/2 | 1 1/2-12 | .060 |
| Распечатанный | Загерметизированный | LUB. ПРИСПОСАБЛИВАЯ РАЗМЕР (F) | Recom. Зажимающ вращающий момент (LBS.) | Оценка основной нагрузки | |
| Максимальн Статическ Емкость (LBS.) | Максимальн Dyn. Емкость (LBS.) | ||||
| CFE 1/2 | CFE 1/2 S | 1/8 | 15 | 790 | 680 |
| CFE 9/16 | CFE 9/16 S | 1/8 | 15 | 790 | 680 |
| CFE 5/8 | CFE 5/8 S | 1/8 | 35 | 1215 | 955 |
| CFE 11/16 | CFE 11/16 S | 1/8 | 35 | 1215 | 955 |
| CFE 3/4 | CFE 3/4 S | 3/16 | 95 | 2065 | 1660 |
| CFE 7/8 | CFE 7/8 S | 3/16 | 95 | 2065 | 1660 |
| CFE 1 | CFE 1 S | 3/16 | 250 | 3060 | 2225 |
| CFE 1 1/8 | CFE 1 1/8 S | 3/16 | 250 | 3060 | 2225 |
| CFE 1 1/4 | CFE 1 1/4 S | 3/16 | 350 | 4250 | 3930 |
| CFE 1 3/8 | CFE 1 3/8 S | 3/16 | 350 | 4250 | 3930 |
| CFE 1 1/2 | CFE 1 1/2 S | 3/16 | 650 | 5640 | 4840 |
| CFE 1 5/8 | CFE 1 5/8 S | 3/16 | 650 | 5640 | 4840 |
| CFE 1 3/4 | CFE 1 3/4 S | 3/16 | 1250 | 7920 | 6385 |
| CFE 1 7/8 | CFE 1 7/8 S | 3/16 | 1250 | 7920 | 6385 |
| CFE 2 | CFE 2 S | 3/16 | 1500 | 10570 | 8090 |
| CFE 2 1/4 | CFE 2 1/4 S | 3/16 | 1500 | 10570 | 8090 |
| CFE 2 1/2 | CFE 2 1/2 S | 3/16 | 2250 | 16450 | 11720 |
| CFE 2 3/4 | CFE 2 3/4 S | 3/16 | 2250 | 16450 | 11720 |
| CFE 3 | CFE 3 S | 1/4 | 3450 | 24910 | 15720 |
| CFE 3 1/4 | CFE 3 1/4 S | 1/4 | 3450 | 24910 | 15720 |
| CFE 3 1/2 | CFE 3 1/2 S | 1/4 | 4200 | 31625 | 22800 |
| CFE 4 | CFE 4 S | 1/4 | 5000 | 44770 | 29985 |
