Подробная информация о продукте:
|
| Имя: | Цилиндрический толкатель клапана стержня дюйма | Материал: | Высоко-сплав нося качественную сталь/нержавеющую сталь |
|---|---|---|---|
| Особенность установки: | Отверстие наговора | Поверхностный финиш: | Черный финиш окиси |
| Диапазон размеров: | Серия дюйма (O.D. В дюймах) | Основной тип конструкции: | Тип цилиндрический внешний диаметр стержня |
| Роликовые элементы: | Полнокомплектные игольчатые ролики | Системная конфигурация: | Эксцентричная конфигурация |
| Тип уплотнения: | Стандартный/подгонянный | Смазка: | Тавот раковины 3# |
| Высокий свет: | Тип толкатель клапана стержня SB CFE 7/8,Цилиндрические эксцентричные кулачок и следующий,эксцентричное отверстие наговора кулачка и следующего загерметизировало |
||

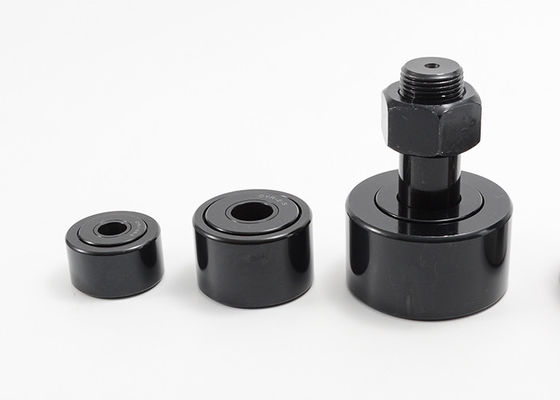

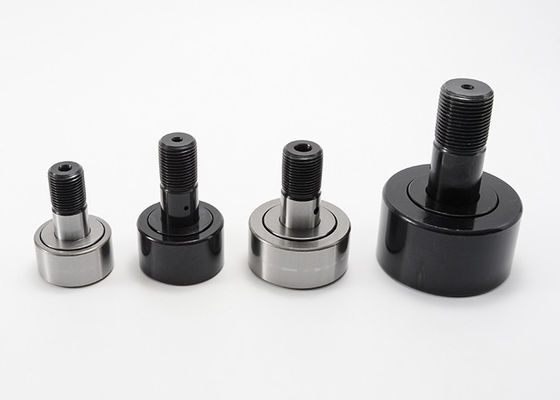

Отверстие наговора стержня толкателя клапана дюйма McGill цилиндрическое загерметизировало эксцентричный SB CFE 7/8
Конструировал увеличить предпочитаемое движение с твердой, последовательной конструкцией. Толкатели клапана отличают простым и низким профилем трением для того чтобы преобразовать роторное движение в линейное движение с низкими требованиями к смазки.
MOUETTE конструирует и изготовляет полную строку толкателей клапана для промышленных применений, включая механические инструменты, промышленные роботы, продукцию электронных частей, оборудование автоматизации работы офиса и жесткие окружающие среды которые требуют увеличенной коррозионной устойчивости. Толкатели клапана и ролики следа снабжают антифрикционные решения для переводить вращение линейное движение или поддерживать любые чистые радиальное или комбинацию толкнул нагрузки в зависимости от свертывая типов элементов.
Толкатели клапана нержавеющей стали запланировали жесткие окружающие среды которые требуют увеличенной коррозионной устойчивости. Превосходный выбор для на открытом воздухе пользы или для применений как производственные объекты производства продуктов питания которые требуют частых мытья-вниз и чистки. Mouette предлагает больше таблиц взаимообмена, как подшипники толкателя клапана mcgill, толкатель клапана iko, толкатель клапана skf, толкатель клапана ina, толкатель клапана rbc, толкатели клапана кузнца, и толкатель клапана nsk.
Цилиндрические спецификации серии CFE толкателя клапана стержня дюйма:
| Распечатанный | Загерметизированный | Dia ролика. (RD) | Ширина ролика (w) | Эксцентричная длина Буша (g) | Эксцентричный Dia Буша. (BD) | Длина стержня (SL) | Длина Минимальн Продевать нитку (TL) | Точное THR'DS. |
| N.B. CFE 1/2 | SB CFE 1/2 N | .500 | .344 | .250 | .250 | 1/2 | 1/4 | 10-32 |
| CFE 1/2 B | SB CFE 1/2 | .500 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 |
| CFE 9/16 B | SB CFE 9/16 | .5625 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 |
| CFE 5/8 B | SB CFE 5/8 | .625 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 |
| CFE 11/16 B | SB CFE 11/16 | .6875 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 |
| CFE 3/4 B | SB CFE 3/4 | .750 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 |
| CFE 7/8 B | SB CFE 7/8 | .875 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 |
| CFE 1B | SB CFE 1 | 1,000 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 |
| CFE 1 1/8 B | CFE 1 1/8 SB | 1,125 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 |
| CFE 1 1/4 B | CFE 1 1/4 SB | 1,250 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 |
| CFE 1 3/8 B | CFE 1 3/8 SB | 1,375 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 |
| CFE 1 1/2 B | SB CFE 1 1/2 | 1,500 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 |
| CFE 1 5/8 B | CFE 1 5/8 SB | 1,625 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 |
| CFE 1 3/4 B | CFE 1 3/4 SB | 1,750 | 1,000 | .875 | 1,000 | 1 3/4 | 7/8 | 3/4-16 |
| CFE 1 7/8 B | CFE 1 7/8 SB | 1,875 | 1,000 | .875 | 1,000 | 1 3/4 | 7/8 | 3/4-16 |
| CFE 2 B | SB CFE 2 | 2,000 | 1,250 | 1,000 | 1,187 | 2 | 1 | 7/8-14 |
| CFE 2 1/4 B | CFE 2 1/4 SB | 2,250 | 1,250 | 1,000 | 1,187 | 2 | 1 | 7/8-14 |
| CFE 2 1/2 B | SB CFE 2 1/2 | 2,500 | 1,500 | 1,125 | 1,375 | 2 1/4 | 1 1/8 | 1-14 |
| CFE 2 3/4 B | CFE 2 3/4 SB | 2,750 | 1,500 | 1,125 | 1,375 | 2 1/4 | 1 1/8 | 1-14 |
| CFE 3 B | SB CFE 3 | 3,000 | 1,750 | 1,250 | 1,750 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CFE 3 1/4 B | CFE 3 1/4 SB | 3,250 | 1,750 | 1,250 | 1,750 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CFE 3 1/2 B | SB CFE 3 1/2 | 3,500 | 2,000 | 1,375 | 1,812 | 2 3/4 | 1 3/8 | 1 3/8-12 |
| CFE 4 B | SB CFE 4 | 4,000 | 2,250 | 2,000 | 2,000 | 3 1/2 | 1 1/2 | 1 1/2-12 |
| Распечатанный | Загерметизированный | ECC. | LUB. ПРИСПОСАБЛИВАЯ РАЗМЕР (F) | Recom. Зажимающ вращающий момент (LBS.) | Оценка основной нагрузки | |
| Максимальн Статическ Емкость (LBS.) | Максимальн Dyn. Емкость (LBS.) | |||||
| N.B. CFE 1/2 | SB CFE 1/2 N | .010 | - | 15 | 720 | 620 |
| CFE 1/2 B | SB CFE 1/2 | .010 | - | 15 | 790 | 680 |
| CFE 9/16 B | SB CFE 9/16 | .010 | - | 15 | 790 | 680 |
| CFE 5/8 B | SB CFE 5/8 | .015 | - | 35 | 1215 | 955 |
| CFE 11/16 B | SB CFE 11/16 | .015 | - | 35 | 1215 | 955 |
| CFE 3/4 B | SB CFE 3/4 | .015 | 3/16 | 95 | 2065 | 1660 |
| CFE 7/8 B | SB CFE 7/8 | .015 | 3/16 | 95 | 2065 | 1660 |
| CFE 1B | SB CFE 1 | .030 | 3/16 | 250 | 3060 | 2225 |
| CFE 1 1/8 B | CFE 1 1/8 SB | .030 | 3/16 | 250 | 3060 | 2225 |
| CFE 1 1/4 B | CFE 1 1/4 SB | .030 | 3/16 | 350 | 4250 | 3930 |
| CFE 1 3/8 B | CFE 1 3/8 SB | .030 | 3/16 | 350 | 4250 | 3930 |
| CFE 1 1/2 B | SB CFE 1 1/2 | .030 | 3/16 | 650 | 5640 | 4840 |
| CFE 1 5/8 B | CFE 1 5/8 SB | .030 | 3/16 | 650 | 5640 | 4840 |
| CFE 1 3/4 B | CFE 1 3/4 SB | .030 | 3/16 | 1250 | 7920 | 6385 |
| CFE 1 7/8 B | CFE 1 7/8 SB | .030 | 3/16 | 1250 | 7920 | 6385 |
| CFE 2 B | SB CFE 2 | .030 | 3/16 | 1500 | 10570 | 8090 |
| CFE 2 1/4 B | CFE 2 1/4 SB | .030 | 3/16 | 1500 | 10570 | 8090 |
| CFE 2 1/2 B | SB CFE 2 1/2 | .030 | 3/16 | 2250 | 16450 | 11720 |
| CFE 2 3/4 B | CFE 2 3/4 SB | .030 | 3/16 | 2250 | 16450 | 11720 |
| CFE 3 B | SB CFE 3 | .060 | 1/4 | 3450 | 24910 | 15720 |
| CFE 3 1/4 B | CFE 3 1/4 SB | .060 | 1/4 | 3450 | 24910 | 15720 |
| CFE 3 1/2 B | SB CFE 3 1/2 | .060 | 1/4 | 4200 | 31625 | 22800 |
| CFE 4 B | SB CFE 4 | .060 | 1/4 | 5000 | 44770 | 29985 |
Особенности:
Одиночные ролики иглы полного дополнения строки:
Диаметр, длина, и номер ролика иглы были оптимизированы для того чтобы обеспечить высокую оценку динамики и неподвижной нагрузки, который содержат внутри индустриальный стандарт нося размеры конверта.
Цилиндрический внешний диаметр (OD):
Цилиндрический OD может улучшить представление в некоторых применениях как улучшенная емкость следа путем увеличивать площадь контакта со следом.
Эксцентричный стержень:
Эксцентричный вариант стержня обеспечивает середины регулировать радиальное положение подшипника который может улучшить публикацию нагрузки встроенных нося комбинаций. Помощь публикации нагрузки толкателя клапана уменьшить эксплуатационные расходы путем уменьшение преждевременных отказов должных к перегруженным подшипникам, потребности точных допусков положения устанавливая отверстия и обеспечивать способность перестраивать подшипник должный для того чтобы отслеживать носку. Эксцентричная втулка пригонка прессы на стержне и unhardened позволить шпонку или setscrew для постоянный запирать.
