Подробная информация о продукте:
|
| Имя: | Тип толкатели клапана стержня | Материал: | Высоколегированная сталь для подшипников |
|---|---|---|---|
| Наговор/слот: | Тип стержня слота отвертки | Поверхностный финиш: | Черный финиш окиси |
| Диапазон размеров: | Серия дюйма (O.D. В дюймах) | O.D. Конфигурация: | Тип стержня увенчанный вне диаметра |
| Роликовые элементы: | Игольчатый ролик — полный комплект | Тип стержня: | Стандартный стержень |
| Тип уплотнения: | Стандартный/подгонянный | Повторно смазываемый: | Да |
| Высокий свет: | Увенчанный следующий камшафта,держатель стержня следующего камшафта,подшипник следующего ролика загерметизировал |
||

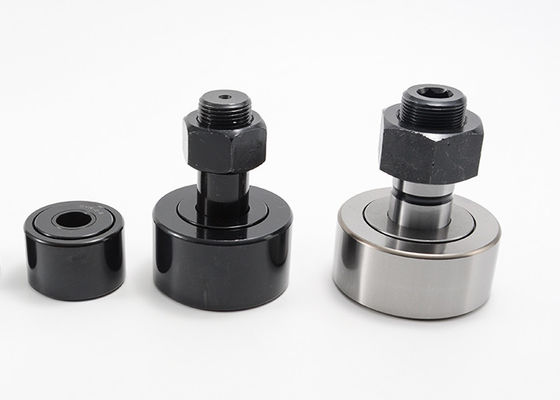

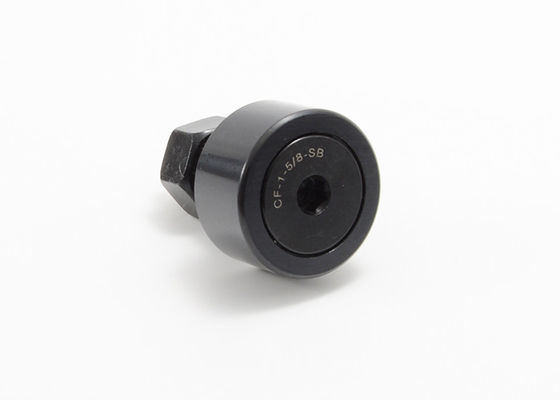

Увенчанный слот отвертки держателя стержня толкателя клапана дюйма загерметизировал CCF 1/2 n s
Толкатели клапана дюйма MOUETTE подшипники иглы полного дополнения отличают черной носить обработанный окисью стальной, доступный в 2 основных устанавливая стилях для пользы в применениях механической автоматизации или линейного движения. Наши основные черты по каждому вносят вклад в улучшенное представление, пока помощь варианта уплотнения для предотвращения металла к контакту металла внутри подшипник пока обеспечивающ барьер для входа загрязняющего елемента и для того чтобы позволить вентилировать сверхнормального или старого тавота во время relubrication. В дополнение к варианту уплотнения эти подшипники доступны с несколькими габаритных выборами и комбинаций обеспечить определенное решение для применения.
MOUETTE конструирует и изготовляет полную строку толкателей клапана для промышленных применений, включая механические инструменты, промышленные роботы, продукцию электронных частей, оборудование автоматизации работы офиса и жесткие окружающие среды которые требуют увеличенной коррозионной устойчивости. Толкатели клапана и ролики следа снабжают антифрикционные решения для переводить вращение линейное движение или поддерживать любые чистые радиальное или комбинацию толкнул нагрузки в зависимости от свертывая типов элементов.
Толкатели клапана нержавеющей стали запланировали жесткие окружающие среды которые требуют увеличенной коррозионной устойчивости. Превосходный выбор для на открытом воздухе пользы или для применений как производственные объекты производства продуктов питания которые требуют частых мытья-вниз и чистки. wer, толкатели клапана кузнца, и толкатель клапана nsk.
Изготовленные на заказ возможности:
· Определенное клиентом заполнение тавота фабрики
· Штуцер тавота установил
· Изменения длины стержня или потока
· Изменения или допуски диаметра ролика
· Таможня проектировала для того чтобы приказать дизайны
Увенчанные спецификации слота отвертки держателя стержня толкателя клапана дюйма:
| Распечатанный | Загерметизированный | Dia ролика. (RD) | Ширина ролика (w) | Dia стержня. (SD) | Длина стержня (SL) | Длина Минимальн Продевать нитку (TL) | Точное THR'DS. |
| CCF 1/2 N | CCF 1/2 N S | .500 | .344 | .190 | 1/2 | 1/4 | 10-32 |
| CCF 1/2 | CCF 1/2 S | .500 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| CCF 9/16 | CCF 9/16 S | .5625 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| CCF 5/8 N | CCF 5/8 N S | .625 | .406 | .250 | 3/4 | 5/16 | 1/4-28 |
| CCF 5/8 | CCF 5/8 S | .625 | .4375 | .250 | 3/4 | 5/16 | 1/4-28 |
| CCF 11/16 | CCF 11/16 S | .6875 | .4375 | .250 | 3/4 | 5/16 | 1/4-28 |
| CCF 3/4 | CCF 3/4 S | .750 | .500 | .375 | 7/8 | 3/8 | 3/8-24 |
| CCF 7/8 | CCF 7/8 S | .875 | .500 | .375 | 7/8 | 3/8 | 3/8-24 |
| CCF 1 | CCF 1 S | 1,000 | .625 | .4375 | 1 | 1/2 | 7/16-20 |
| CCF 1 1/8 | CCF 1 1/8 S | 1,125 | .625 | .4375 | 1 | 1/2 | 7/16-20 |
| CCF 1 1/4 | CCF 1 1/4 S | 1,250 | .750 | .500 | 1 1/4 | 5/8 | 1/2-20 |
| CCF 1 3/8 | CCF 1 3/8 S | 1,375 | .750 | .500 | 1 1/4 | 5/8 | 1/2-20 |
| CCF 1 1/2 | CCF 1 1/2 S | 1,500 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
| CCF 1 5/8 | CCF 1 5/8 S | 1,625 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
| CCF 1 3/4 | CCF 1 3/4 S | 1,750 | 1,000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| CCF 1 7/8 | CCF 1 7/8 S | 1,875 | 1,000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| CCF 2 | CCF 2 S | 2,000 | 1,250 | .875 | 2 | 1 | 7/8-14 |
| CCF 2 1/4 | CCF 2 1/4 S | 2,250 | 1,250 | .875 | 2 | 1 | 7/8-14 |
| CCF 2 1/2 | CCF 2 1/2 S | 2,500 | 1,500 | 1,000 | 2 1/4 | 1 1/8 | 1-14 |
| CCF 2 3/4 | CCF 2 3/4 S | 2,750 | 1,500 | 1,000 | 2 1/4 | 1 1/8 | 1-14 |
| CCF 3 | CCF 3 S | 3,000 | 1,750 | 1,250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CCF 3 1/4 | CCF 3 1/4 S | 3,250 | 1,750 | 1,250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CCF 3 1/2 | CCF 3 1/2 S | 3,500 | 2,000 | 1,375 | 2 3/4 | 1 3/8 | 1 3/8-12 |
| CCF 4 | CCF 4 S | 4,000 | 2,250 | 1,500 | 3 1/2 | 1 1/2 | 1 1/2-12 |
| - | CCF 5 S | 5,000 | 2,750 | 2,000 | 5 1/16 | 2 9/16 | 2-12 |
| - | CCF 6 S | 6,000 | 3,250 | 2,500 | 6 | 3 | 2 1/2-12 |
| - | CCF 7 S | 7,000 | 3,750 | 3,000 | 7 11/16 | 4 1/8 | 3-12 |
| - | CCF 8 S | 8,000 | 4,250 | 3,250 | 8 1/2 | 4 1/4 | 3 1/4-4 |
| - | CCF 9 S | 9,000 | 4,750 | 3,750 | 9 1/2 | 4 3/4 | 3 1/2-4 |
| - | CCF 10 S | 10,000 | 5,250 | 4,250 | 10 | 4 3/4 | 3 1/2-4 |
| Распечатанный | Загерметизированный | Отверстие масла | LUB. ПРИСПОСАБЛИВАЯ РАЗМЕР (F) | Recom. Зажимающ вращающий момент (LBS.) | Оценка основной нагрузки | ||
| Центр отверстия (HC) | Dia отверстия. (HD) | Максимальн Статическ Емкость (LBS.) | Максимальн Dyn. Емкость (LBS.) | ||||
| CCF 1/2 N | CCF 1/2 N S | - | - | 1/8 | 15 | 720 | 620 |
| CCF 1/2 | CCF 1/2 S | - | - | 1/8 | 15 | 790 | 680 |
| CCF 9/16 | CCF 9/16 S | - | - | 1/8 | 15 | 790 | 680 |
| CCF 5/8 N | CCF 5/8 N S | - | - | 1/8 | 35 | 1085 | 930 |
| CCF 5/8 | CCF 5/8 S | - | - | 1/8 | 35 | 1215 | 955 |
| CCF 11/16 | CCF 11/16 S | - | - | 1/8 | 35 | 1215 | 955 |
| CCF 3/4 | CCF 3/4 S | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
| CCF 7/8 | CCF 7/8 S | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
| CCF 1 | CCF 1 S | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| CCF 1 1/8 | CCF 1 1/8 S | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| CCF 1 1/4 | CCF 1 1/4 S | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| CCF 1 3/8 | CCF 1 3/8 S | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| CCF 1 1/2 | CCF 1 1/2 S | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| CCF 1 5/8 | CCF 1 5/8 S | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| CCF 1 3/4 | CCF 1 3/4 S | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| CCF 1 7/8 | CCF 1 7/8 S | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| CCF 2 | CCF 2 S | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| CCF 2 1/4 | CCF 2 1/4 S | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| CCF 2 1/2 | CCF 2 1/2 S | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| CCF 2 3/4 | CCF 2 3/4 S | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| CCF 3 | CCF 3 S | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CCF 3 1/4 | CCF 3 1/4 S | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CCF 3 1/2 | CCF 3 1/2 S | 11/16 | 1/8 | 1/4 | 4200 | 31625 | 22800 |
| CCF 4 | CCF 4 S | 3/4 | 1/8 | 1/4 | 5000 | 44770 | 29985 |
| - | CCF 5 S | 7/8 | 3/16 | 1/4" NPT | 5000 | 67950 | 46575 |
| - | CCF 6 S | 1 | 3/16 | 1/4" NPT | 5000 | 80450 | 60000 |
| - | CCF 7 S | 1 1/4 | 3/16 | 1/4" NPT | 5000 | 106930 | 75380 |
| - | CCF 8 S | - | - | 1/4" NPT | 5000 | 144100 | 92200 |
| - | CCF 9 S | - | - | 1/4" NPT | 5000 | 183430 | 113260 |
| - | CCF 10 S | - | - | 1/4" NPT | 5000 | 215565 | 131545 |
