Подробная информация о продукте:
|
| Имя: | Увенчанное отверстие наговора толкателя клапана стержня дюйма | Материал: | Носящ сталь (нержавеющая сталь доступна) |
|---|---|---|---|
| Особенность установки: | Отверстие наговора | Поверхностный финиш: | Черный финиш окиси |
| Диапазон размеров: | Дюймовая серия | O.D. Конфигурация:: | Увенчанный внешний диаметр |
| Роликовые элементы: | Полнокомплектные игольчатые ролики | Корректирование: | Никакие |
| Тип уплотнения: | Загерметизированные Sealed/No доступны | Relubricatable:: | Да |
| Высокий свет: | увенчанные сверхмощные толкатели клапана,толкатели клапана отверстия наговора сверхмощные,загерметизированный толкатель клапана ролика |
||

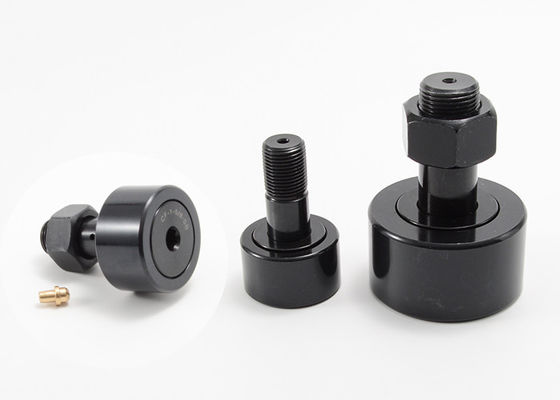

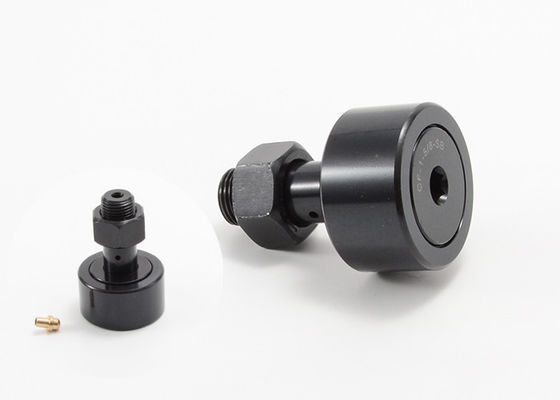

Увенчанное отверстие наговора стержня толкателя клапана дюйма загерметизировало сталь подшипника SB CCF 1/2 N
Конструировал увеличить предпочитаемое движение с твердой, последовательной конструкцией. Толкатели клапана отличают простым и низким профилем трением для того чтобы преобразовать роторное движение в линейное движение с низкими требованиями к смазки.
MOUETTE конструирует и изготовляет полную строку толкателей клапана для промышленных применений, включая механические инструменты, промышленные роботы, продукцию электронных частей, оборудование автоматизации работы офиса и жесткие окружающие среды которые требуют увеличенной коррозионной устойчивости. Толкатели клапана и ролики следа снабжают антифрикционные решения для переводить вращение линейное движение или поддерживать любые чистые радиальное или комбинацию толкнул нагрузки в зависимости от свертывая типов элементов.
Толкатели клапана нержавеющей стали запланировали жесткие окружающие среды которые требуют увеличенной коррозионной устойчивости. Превосходный выбор для на открытом воздухе пользы или для применений как производственные объекты производства продуктов питания которые требуют частых мытья-вниз и чистки. Mouette предлагает больше таблиц взаимообмена, как подшипники толкателя клапана mcgill, толкатель клапана iko, толкатель клапана skf, толкатель клапана ina, толкатель клапана rbc, толкатели клапана кузнца, и толкатель клапана nsk.
Увенчанные спецификации отверстия наговора стержня толкателя клапана дюйма:
| Распечатанный | Загерметизированный | Dia ролика. (RD) | Ширина ролика (w) | Dia стержня. (SD) | Длина стержня (SL) | Длина Минимальн Продевать нитку (TL) | Точное THR'DS. |
| N.B. CCF 1/2 | SB CCF 1/2 N | .500 | .344 | .190 | 1/2 | 1/4 | 10-32 |
| CCF 1/2 B | SB CCF 1/2 | .500 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| CCF 9/16 B | SB CCF 9/16 | .5625 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| N.B. CCF 5/8 | SB CCF 5/8 N | .625 | .406 | .250 | 5/8 | 5/16 | 1/4-28 |
| CCF 5/8 B | SB CCF 5/8 | .625 | .4375 | .250 | 3/4 | 5/16 | 1/4-28 |
| CCF 11/16 B | SB CCF 11/16 | .6875 | .4375 | .250 | 3/4 | 5/16 | 1/4-28 |
| CCF 3/4 B | SB CCF 3/4 | .750 | .500 | .375 | 7/8 | 3/8 | 3/8-24 |
| CCF 7/8 B | SB CCF 7/8 | .875 | .500 | .375 | 7/8 | 3/8 | 3/8-24 |
| CCF 1B | SB CCF 1 | 1,000 | .625 | .4375 | 1 | 1/2 | 7/16-20 |
| CCF 1 1/8 B | CCF 1 1/8 SB | 1,125 | .625 | .4375 | 1 | 1/2 | 7/16-20 |
| CCF 1 1/4 B | CCF 1 1/4 SB | 1,250 | .750 | .500 | 1 1/4 | 5/8 | 1/2-20 |
| CCF 1 3/8 B | CCF 1 3/8 SB | 1,375 | .750 | .500 | 1 1/4 | 5/8 | 1/2-20 |
| CCF 1 1/2 B | SB CCF 1 1/2 | 1,500 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
| CCF 1 5/8 B | CCF 1 5/8 SB | 1,625 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
| CCF 1 3/4 B | CCF 1 3/4 SB | 1,750 | 1,000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| CCF 1 7/8 B | CCF 1 7/8 SB | 1,875 | 1,000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| CCF 2 B | SB CCF 2 | 2,000 | 1,250 | .875 | 2 | 1 | 7/8-14 |
| CCF 2 1/4 B | CCF 2 1/4 SB | 2,250 | 1,250 | .875 | 2 | 1 | 7/8-14 |
| CCF 2 1/2 B | SB CCF 2 1/2 | 2,500 | 1,500 | 1,000 | 2 1/4 | 1 1/8 | 1-14 |
| CCF 2 3/4 B | CCF 2 3/4 SB | 2,750 | 1,500 | 1,000 | 2 1/4 | 1 1/8 | 1-14 |
| CCF 3 B | SB CCF 3 | 3,000 | 1,750 | 1,250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CCF 3 1/4 B | CCF 3 1/4 SB | 3,250 | 1,750 | 1,250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CCF 3 1/2 B | SB CCF 3 1/2 | 3,500 | 2,000 | 1,375 | 2 3/4 | 1 3/8 | 1 3/8-12 |
| CCF 4 B | SB CCF 4 | 4,000 | 2,250 | 1,500 | 3 1/2 | 1 1/2 | 1 1/2-12 |
| - | SB CCF 5 | 5,000 | 2,750 | 2,000 | 5 1/16 | 2 9/16 | 2-12 |
| - | SB CCF 6 | 6,000 | 3,250 | 2,500 | 6 | 3 | 2 1/2-12 |
| - | SB CCF 7 | 7,000 | 3,750 | 3,000 | 7 11/16 | 4 1/8 | 3-12 |
| - | SB CCF 8 | 8,000 | 4,250 | 3,250 | 8 1/2 | 4 1/4 | 3 1/4-4 |
| - | SB CCF 9 | 9,000 | 4,750 | 3,750 | 9 1/2 | 4 3/4 | 3 1/2-4 |
| - | SB CCF 10 | 10,000 | 5,250 | 4,250 | 10 | 4 3/4 | 3 1/2-4 |
| Распечатанный | Загерметизированный | Отверстие масла | LUB. ПРИСПОСАБЛИВАЯ РАЗМЕР (F) | Recom. Зажимающ вращающий момент (LBS.) | Оценка основной нагрузки | ||
| Центр отверстия (HC) | Dia отверстия. (HD) | Максимальн Статическ Емкость (LBS.) | Максимальн Dyn. Емкость (LBS.) | ||||
| N.B. CCF 1/2 | SB CCF 1/2 N | - | - | - | 15 | 720 | 620 |
| CCF 1/2 B | SB CCF 1/2 | - | - | - | 15 | 790 | 680 |
| CCF 9/16 B | SB CCF 9/16 | - | - | - | 15 | 790 | 680 |
| N.B. CCF 5/8 | SB CCF 5/8 N | - | - | - | 35 | 1085 | 930 |
| CCF 5/8 B | SB CCF 5/8 | - | - | - | 35 | 1215 | 955 |
| CCF 11/16 B | SB CCF 11/16 | - | - | - | 35 | 1215 | 955 |
| CCF 3/4 B | SB CCF 3/4 | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
| CCF 7/8 B | SB CCF 7/8 | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
| CCF 1B | SB CCF 1 | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| CCF 1 1/8 B | CCF 1 1/8 SB | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| CCF 1 1/4 B | CCF 1 1/4 SB | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| CCF 1 3/8 B | CCF 1 3/8 SB | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| CCF 1 1/2 B | SB CCF 1 1/2 | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| CCF 1 5/8 B | CCF 1 5/8 SB | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| CCF 1 3/4 B | CCF 1 3/4 SB | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| CCF 1 7/8 B | CCF 1 7/8 SB | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| CCF 2 B | SB CCF 2 | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| CCF 2 1/4 B | CCF 2 1/4 SB | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| CCF 2 1/2 B | SB CCF 2 1/2 | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| CCF 2 3/4 B | CCF 2 3/4 SB | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| CCF 3 B | SB CCF 3 | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CCF 3 1/4 B | CCF 3 1/4 SB | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CCF 3 1/2 B | SB CCF 3 1/2 | 11/16 | 1/8 | 1/4 | 4200 | 31625 | 22800 |
| CCF 4 B | SB CCF 4 | 3/4 | 1/8 | 1/4 | 5000 | 44770 | 29985 |
| - | SB CCF 5 | 7/8 | 3/16 | 1/4" NPT | 5000 | 67950 | 46575 |
| - | SB CCF 6 | 1 | 3/16 | 1/4" NPT | 5000 | 80450 | 60000 |
| - | SB CCF 7 | 1 1/4 | 3/16 | 1/4" NPT | 5000 | 106930 | 75380 |
| - | SB CCF 8 | - | - | 1/4" NPT | 5000 | 144100 | 92200 |
| - | SB CCF 9 | - | - | 1/4" NPT | 5000 | 183430 | 113260 |
| - | SB CCF 10 | - | - | 1/4" NPT | 5000 | 215565 | 131545 |
