Подробная информация о продукте:
|
| Имя: | Увенчанный дюймом стержень толкателя клапана с эксцентричным отверстием наговора втулки | Материал: | Высоколегированная сталь для подшипников |
|---|---|---|---|
| Поверхностный финиш: | Черный финиш окиси | Система измерения: | Дюйм |
| Особенность установки: | Отверстие наговора | Основной тип конструкции: | Стержень увенчанный вне диаметра |
| Роликовые элементы: | Игольчатый ролик — полный комплект | Корректирование: | Эксцентричная втулка |
| Тип уплотнения: | Стандартный/подгонянный | Положение отверстия смазки: | Сторона стержня |
| Высокий свет: | толкатель клапана втулки эксцентричный,увенчанный эксцентричный толкатель клапана,кулачок и толкатель клапана отверстия наговора |
||

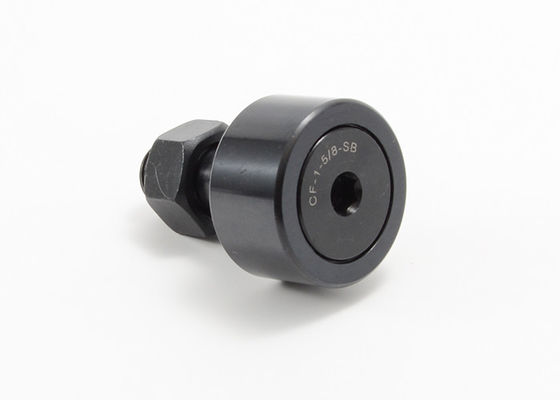

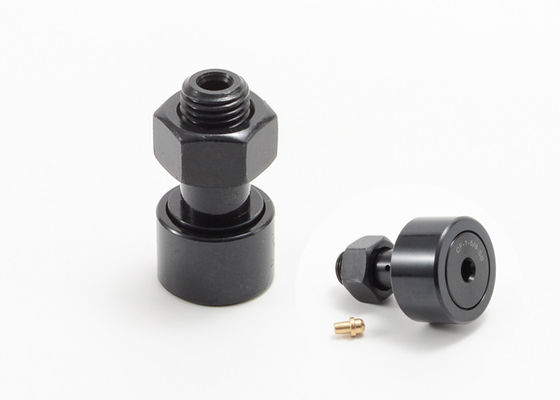

Увенчанный SB CCFE 1 отверстия CCFE 3/4 наговора втулки стержня толкателя клапана дюйма эксцентричный 3/4 SB
MOUETTE конструирует и изготовляет полную строку толкателей клапана для промышленных применений, включая механические инструменты, промышленные роботы, продукцию электронных частей, оборудование автоматизации работы офиса и жесткие окружающие среды которые требуют увеличенной коррозионной устойчивости. Толкатели клапана и ролики следа снабжают антифрикционные решения для переводить вращение линейное движение или поддерживать любые чистые радиальное или комбинацию толкнул нагрузки в зависимости от свертывая типов элементов.
Толкатели клапана нержавеющей стали запланировали жесткие окружающие среды которые требуют увеличенной коррозионной устойчивости. Превосходный выбор для на открытом воздухе пользы или для применений как производственные объекты производства продуктов питания которые требуют частых мытья-вниз и чистки. Mouette предлагает больше таблиц взаимообмена, как подшипники толкателя клапана mcgill, толкатель клапана iko, толкатель клапана skf, толкатель клапана ina, толкатель клапана rbc, толкатели клапана кузнца, и толкатель клапана nsk.
Увенчанные серии дюйма обивают тип толкатель клапана с эксцентричными спецификациями отверстия втулки и наговора:
| Распечатанный | Загерметизированный | Dia ролика. (RD) | Ширина ролика (w) | Эксцентричная длина Буша (g) |
Эксцентричный Dia Буша. (BD) |
Длина стержня (SL) | Длина Минимальн Продевать нитку (TL) | Точное THR'DS. |
| N.B. CCFE 1/2 | SB CCFE 1/2 N | .500 | .344 | .250 | .250 | 1/2 | 1/4 | 10-32 |
| CCFE 1/2 B | SB CCFE 1/2 | .500 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 |
| CCFE 9/16 B | SB CCFE 9/16 | .5625 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 |
| CCFE 5/8 B | SB CCFE 5/8 | .625 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 |
| CCFE 11/16 B | SB CCFE 11/16 | .6875 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 |
| CCFE 3/4 B | SB CCFE 3/4 | .750 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 |
| CCFE 7/8 B | SB CCFE 7/8 | .875 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 |
| CCFE 1B | SB CCFE 1 | 1,000 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 |
| CCFE 1 1/8 B | CCFE 1 1/8 SB | 1,125 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 |
| CCFE 1 1/4 B | CCFE 1 1/4 SB | 1,250 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 |
| CCFE 1 3/8 B | CCFE 1 3/8 SB | 1,375 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 |
| CCFE 1 1/2 B | SB CCFE 1 1/2 | 1,500 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 |
| CCFE 1 5/8 B | CCFE 1 5/8 SB | 1,625 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 |
| CCFE 1 3/4 B | CCFE 1 3/4 SB | 1,750 | 1,000 | .875 | 1,000 | 1 3/4 | 7/8 | 3/4-16 |
| CCFE 1 7/8 B | CCFE 1 7/8 SB | 1,875 | 1,000 | .875 | 1,000 | 1 3/4 | 7/8 | 3/4-16 |
| CCFE 2 B | SB CCFE 2 | 2,000 | 1,250 | 1,000 | 1,187 | 2 | 1 | 7/8-14 |
| CCFE 2 1/4 B | CCFE 2 1/4 SB | 2,250 | 1,250 | 1,000 | 1,187 | 2 | 1 | 7/8-14 |
| CCFE 2 1/2 B | SB CCFE 2 1/2 | 2,500 | 1,500 | 1,125 | 1,375 | 2 1/4 | 1 1/8 | 1-14 |
| CCFE 2 3/4 B | CCFE 2 3/4 SB | 2,750 | 1,500 | 1,125 | 1,375 | 2 1/4 | 1 1/8 | 1-14 |
| CCFE 3 B | SB CCFE 3 | 3,000 | 1,750 | 1,250 | 1,750 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CCFE 3 1/4 B | CCFE 3 1/4 SB | 3,250 | 1,750 | 1,250 | 1,750 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CCFE 3 1/2 B | SB CCFE 3 1/2 | 3,500 | 2,000 | 1,375 | 1,812 | 2 3/4 | 1 3/8 | 1 3/8-12 |
| CCFE 4 B | SB CCFE 4 | 4,000 | 2,250 | 2,000 | 2,000 | 3 1/2 | 1 1/2 | 1 1/2-12 |
| Распечатанный | Загерметизированный | ECC. | LUB. ПРИСПОСАБЛИВАЯ РАЗМЕР (F) | Recom. Зажимающ вращающий момент (LBS.) | Оценка основной нагрузки | |
| Максимальн Статическ Емкость (LBS.) | Максимальн Dyn. Емкость (LBS.) | |||||
| N.B. CCFE 1/2 | SB CCFE 1/2 N | .010 | - | 15 | 720 | 620 |
| CCFE 1/2 B | SB CCFE 1/2 | .010 | - | 15 | 790 | 680 |
| CCFE 9/16 B | SB CCFE 9/16 | .010 | - | 15 | 790 | 680 |
| CCFE 5/8 B | SB CCFE 5/8 | .015 | - | 35 | 1215 | 955 |
| CCFE 11/16 B | SB CCFE 11/16 | .015 | - | 35 | 1215 | 955 |
| CCFE 3/4 B | SB CCFE 3/4 | .015 | 3/16 | 95 | 2065 | 1660 |
| CCFE 7/8 B | SB CCFE 7/8 | .015 | 3/16 | 95 | 2065 | 1660 |
| CCFE 1B | SB CCFE 1 | .030 | 3/16 | 250 | 3060 | 2225 |
| CCFE 1 1/8 B | CCFE 1 1/8 SB | .030 | 3/16 | 250 | 3060 | 2225 |
| CCFE 1 1/4 B | CCFE 1 1/4 SB | .030 | 3/16 | 350 | 4250 | 3930 |
| CCFE 1 3/8 B | CCFE 1 3/8 SB | .030 | 3/16 | 350 | 4250 | 3930 |
| CCFE 1 1/2 B | SB CCFE 1 1/2 | .030 | 3/16 | 650 | 5640 | 4840 |
| CCFE 1 5/8 B | CCFE 1 5/8 SB | .030 | 3/16 | 650 | 5640 | 4840 |
| CCFE 1 3/4 B | CCFE 1 3/4 SB | .030 | 3/16 | 1250 | 7920 | 6385 |
| CCFE 1 7/8 B | CCFE 1 7/8 SB | .030 | 3/16 | 1250 | 7920 | 6385 |
| CCFE 2 B | SB CCFE 2 | .030 | 3/16 | 1500 | 10570 | 8090 |
| CCFE 2 1/4 B | CCFE 2 1/4 SB | .030 | 3/16 | 1500 | 10570 | 8090 |
| CCFE 2 1/2 B | SB CCFE 2 1/2 | .030 | 3/16 | 2250 | 16450 | 11720 |
| CCFE 2 3/4 B | CCFE 2 3/4 SB | .030 | 3/16 | 2250 | 16450 | 11720 |
| CCFE 3 B | SB CCFE 3 | .060 | 1/4 | 3450 | 24910 | 15720 |
| CCFE 3 1/4 B | CCFE 3 1/4 SB | .060 | 1/4 | 3450 | 24910 | 15720 |
| CCFE 3 1/2 B | SB CCFE 3 1/2 | .060 | 1/4 | 4200 | 31625 | 22800 |
| CCFE 4 B | SB CCFE 4 | .060 | 1/4 | 5000 | 44770 | 29985 |
