Подробная информация о продукте:
|
| Имя: | Отверстие наговора толкателя клапана дюйма тяжелого стержня цилиндрическое | Материал: | Высоко-сплав нося качественную сталь (нержавеющая сталь подгоняна) |
|---|---|---|---|
| Способ монтажа: | Отверстие наговора | Диапазон размеров: | Дюйм |
| Конфигурация o d: | Цилиндрический внешний диаметр | Роликовые элементы: | Игольчатый ролик — полный комплект |
| Тип: | Тяжелый стержень | Положение отверстия смазки: | Сторона стержня |
| Тип уплотнения: | И загерметизированный и распечатанный доступный | Поверхностный финиш: | Черный финиш окиси |
| Высокий свет: | черный тип толкатель клапана стержня,тип толкатель клапана стержня окиси,толкатель клапана нося отверстие наговора |
||

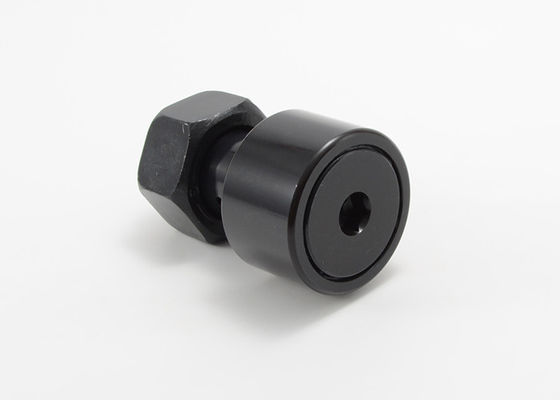

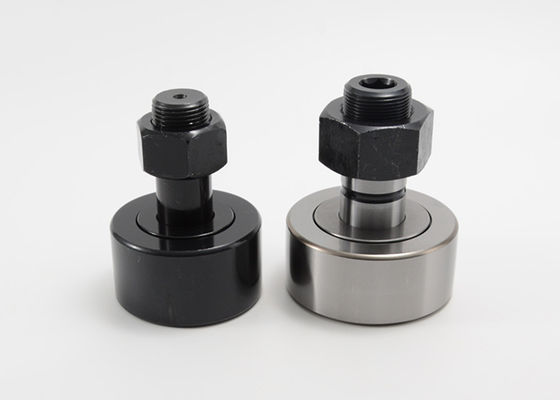

Отверстие CFH 1 наговора стержня толкателя клапана дюйма тяжелого стержня цилиндрическое 3/4 b CFH 1 3/4 SB
MOUETTE конструирует и изготовляет полную строку толкателей клапана для промышленных применений, включая механические инструменты, промышленные роботы, продукцию электронных частей, оборудование автоматизации работы офиса и жесткие окружающие среды которые требуют увеличенной коррозионной устойчивости. Толкатели клапана и ролики следа снабжают антифрикционные решения для переводить вращение линейное движение или поддерживать любые чистые радиальное или комбинацию толкнул нагрузки в зависимости от свертывая типов элементов.
Особенность:
Толкатель клапана серии дюйма тяжелого стержня цилиндрический со спецификациями отверстия наговора:
| Распечатанный | Загерметизированный | Dia ролика. (RD) | Ширина ролика (w) | Dia стержня. (SD) | Длина стержня (SL) | Длина Минимальн Продевать нитку (TL) | Точное THR'DS. |
| CFH 1/2 B | SB CFH 1/2 | .500 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
| CFH 9/16 B | SB CFH 9/16 | .5625 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
| CFH 5/8 B | SB CFH 5/8 | .625 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
| CFH 11/16 B | SB CFH 11/16 | .6875 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
| CFH 3/4 B | SB CFH 3/4 | .750 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
| CFH 7/8 B | SB CFH 7/8 | .875 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
| CFH 1B | SB CFH 1 | 1,000 | .625 | .625 | 1 | 1/2 | 5/8-18 |
| CFH 1 1/8 B | CFH 1 1/8 SB | 1,125 | .625 | .625 | 1 | 1/2 | 5/8-18 |
| CFH 1 1/4 B | CFH 1 1/4 SB | 1,250 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| CFH 1 3/8 B | CFH 1 3/8 SB | 1,375 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| CFH 1 1/2 B | SB CFH 1 1/2 | 1,500 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
| CFH 1 5/8 B | CFH 1 5/8 SB | 1,625 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
| CFH 1 3/4 B | CFH 1 3/4 SB | 1,750 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 |
| CFH 1 7/8 B | CFH 1 7/8 SB | 1,875 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 |
| CFH 2 B | SB CFH 2 | 2,000 | 1,250 | 1,125 | 2 | 1 | 1 1/8-12 |
| CFH 2 1/4 B | CFH 2 1/4 SB | 2,250 | 1,250 | 1,125 | 2 | 1 | 1 1/8-12 |
| CFH 2 1/2 B | SB CFH 2 1/2 | 2,500 | 1,500 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| CFH 2 3/4 B | CFH 2 3/4 SB | 2,750 | 1,500 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| CFH 3 B | SB CFH 3 | 3,000 | 1,750 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
| CFH 3 1/4 B | CFH 3 1/4 SB | 3,250 | 1,750 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
| CFH 3 1/2 B | SB CFH 3 1/2 | 3,500 | 2,000 | 1,750 | 2 3/4 | 1 3/8 | 1 3/4-12 |
| CFH 4 B | SB CFH 4 | 4,000 | 2,250 | 2,000 | 3 1/2 | 1 1/2 | 2-12 |
| Распечатанный | Загерметизированный | Отверстие масла | LUB. ПРИСПОСАБЛИВАЯ РАЗМЕР (F) | Recom. Зажимающ вращающий момент (LBS.) | Оценка основной нагрузки | ||
| Центр отверстия (HC) | Dia отверстия. (HD) | Максимальн Статическ Емкость (LBS.) | Максимальн Dyn. Емкость (LBS.) | ||||
| CFH 1/2 B | SB CFH 1/2 | - | - | - | 35 | 1580 | 680 |
| CFH 9/16 B | SB CFH 9/16 | - | - | - | 35 | 1580 | 680 |
| CFH 5/8 B | SB CFH 5/8 | - | - | - | 90 | 2480 | 955 |
| CFH 11/16 B | SB CFH 11/16 | - | - | - | 90 | 2480 | 955 |
| CFH 3/4 B | SB CFH 3/4 | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| CFH 7/8 B | SB CFH 7/8 | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| CFH 1B | SB CFH 1 | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CFH 1 1/8 B | CFH 1 1/8 SB | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CFH 1 1/4 B | CFH 1 1/4 SB | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CFH 1 3/8 B | CFH 1 3/8 SB | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CFH 1 1/2 B | SB CFH 1 1/2 | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| CFH 1 5/8 B | CFH 1 5/8 SB | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| CFH 1 3/4 B | CFH 1 3/4 SB | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| CFH 1 7/8 B | CFH 1 7/8 SB | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| CFH 2 B | SB CFH 2 | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| CFH 2 1/4 B | CFH 2 1/4 SB | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| CFH 2 1/2 B | SB CFH 2 1/2 | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| CFH 2 3/4 B | CFH 2 3/4 SB | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| CFH 3 B | SB CFH 3 | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CFH 3 1/4 B | CFH 3 1/4 SB | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CFH 3 1/2 B | SB CFH 3 1/2 | 11/16 | 1/8 | 1/4 | 5000 | 63250 | 22800 |
| CFH 4 B | SB CFH 4 | 3/4 | 1/8 | 1/4 | 5000 | 89540 | 29985 |
